Автоматы компании JUKI работают с платами длиной до 800 мм

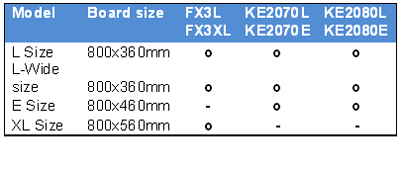

Схемы и таблица с сайта www.jas-smt.com

В зависимости от вида оборудования стандартные автоматы от компании JUKI в настоящее время могут работать с платами длиной до 610 мм. Тенденция растущего применения светодиодов приводит к необходимости работы с еще более длинными платами, для обеспечения которой компания JUKI предлагает опцию «Длинная плата» (“Long Board”).

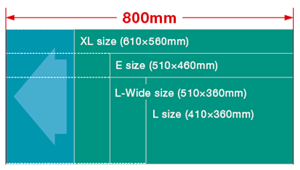

Применяя двойной зажим / центрирование платы, опция «Длинная плата» увеличивает максимальный размер платы стандартного оборудования JUKI до 800 мм в направлении оси X. Опция позволяет модернизировать уже существующее оборудование.

Если размер платы по оси X превышает 410 мм, то для центрирования платы размером до 800 мм с помощью двойного зажима используется система измерения высоты Height Measurement System (HMS).

Коррекция смещения платы с помощью отпечатков паяльной пасты (опция)

Как утверждает производитель, используя площадки с нанесенной паяльной пастой в качестве реперных знаков, можно максимально точно установить даже платы без стандартных реперных знаков. При обработке плат, которые индексируются только один раз, необходимы два набора реперных знаков.

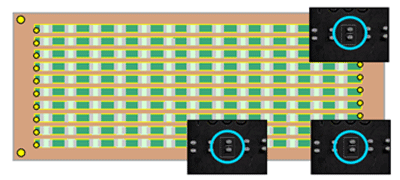

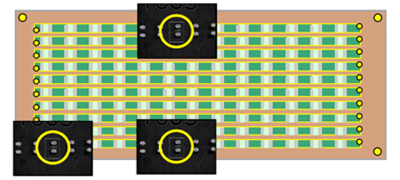

Реперные знаки в голубых кружках считываются, когда компоненты устанавливаются на первую часть платы, в желтых – на вторую (после индексирования).

Информация с сайта www.jas-smt.com.
