Новые компоненты и конструкторские решения

Обновлённая серия бесколлекторных двигателей EC 16 – 30 и 60 Вт

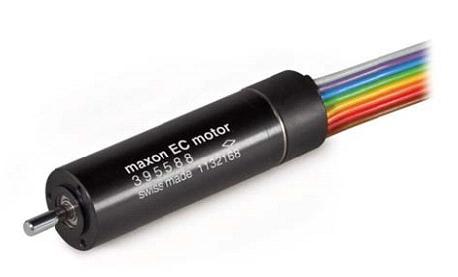

Фото предоставлена компанией АВИТОН

Компания maxon motor представляет обновление серии двигателей EC 16. За время, прошедшее с момента первого выпуска в 2001 году, было произведено большое количество улучшений, изменений и доработок. Весь накопленный опыт воплощён теперь в новых моделях серии EC 16. Благодаря изменённой схеме обмотки и неодимовым магнитам с улучшенными характеристиками, удалось заметно улучшить параметры двигателей. Номинальный момент двигателей увеличился на 70%, также увеличилась жёсткость механической характеристики.
Как и ранее, новые модели выпускаются в двух вариантах по длине, имеют увеличенную мощность – 30 и 60 Вт вместо 15 и 40 Вт, соответственно. Кроме стандартного исполнения, оба варианта теперь выпускаются и как стерилизуемые. Также все версии выпускаются как с датчиками Холла, так и без датчиков.

Параметры двигателей EC 16 30 / 60 Вт:

• Размеры двигателя, мм: диаметр 16×40 / 56 мм
• Номинальные напряжения, В: 12 – 48 В
• Номинальный момент, мНм: 8,6 / 17,8 мНм
• Номинальные скорости, об/мин: 31000 – 39000 об/мин
• КПД, %: 82 / 89%
• Максимальная температура обмотки: +155°С

Параметры стерилизуемых двигателей EC 16 30 / 60 Вт:

• Размеры двигателя, мм: диаметр 16×40 / 56 мм
• Номинальные напряжения, В: 12 – 24 В
• Номинальный момент, мНм: 8,4 / 17,8 мНм
• Номинальные скорости, об/мин: 40500 / 41300 об/мин
• КПД, %: 77 / 85%
• Максимальная температура обмотки: +155°С

Комбинация с другими устройствами maxon motor:

• Редукторы: GP16A, GP22A, GP22C, GP22S, стерилизуемый редуктор GP22M
• Энкодеры MR
• Тормоз – не предусматривается
• Рекомендуемая управляющая электроника для версии без датчика Холла – DECS 50/5.
• Рекомендуемая управляющая электроника для версии c датчиком Холла (DEC, DECV, DES) и контроллеров положения EPOS2 и EPOS2 P

Доступность

Старые модели EC 16 15Вт, 40Вт и 40Вт стерилизуемый будут доступны, однако их не рекомендуется использовать для новых разработок. В каталоге 2011/12 они будут доступны по специальной программе.

В дальнейшем старые модели могут быть сняты с производства. Для новых разработок рекомендуется использовать исключительно новые версии EC 16.

Двигатели EC 16 будут включены в каталог продукции maxon motor 2011/12.

Информация предоставлена компанией АВИТОН.
