АВИТОН: Светодиодные DC-DC источники тока серии LDD от компании Mean Well

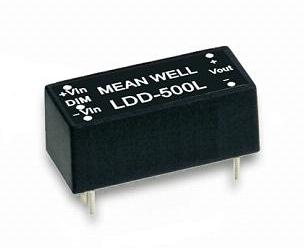

Фото предоставлено компанией АВИТОН

ЗАО АВИТОН, официальный дистрибьютор компании Mean Well, представляет новые DC-DC преобразователи для питания светодиодов – серия LDD.

В эту серию входят преобразователи LDD-L с входным напряжением 9–36 В и диапазоном выходного напряжения 3–32 В, и преобразователи LDD-H со входным напряжением 9–56 В и выходным напряжением 2–52 В. Оба варианта преобразователей обеспечивают постоянное значение выходного тока, причем доступно несколько значений : 300, 350, 500, 600, 700 и 1000 мА. Это обеспечивает достаточную свободу выбора для разработчиков светодиодных систем.

Преобразователи серии LDD предназначены для установки на печатную плату, входящую в состав осветительного прибора. Типичное применение состоит в подключении их входов к сетевому источнику питания постоянного напряжения. Светодиоды при этом подключаются к выходам преобразователей LDD. К примеру, если рассмотреть типичный светодиодный осветительный прибор с несколькими цепочками светодиодов внутри, то можно увидеть, что использование преобразователей LDD не только обеспечивает хорошее распределение токов между цепочками светодиодов, продлевая срок службы светодиодов, но и избавляет от необходимости сортировки светодиодов по прямому падению напряжения. Кроме того, при таком построении системы выход из строя любой цепочки светодиодов не влияет на остальные. Каждая цепочка может состоять из различного количества светодиодов в зависимости от требований к изделию.

Преобразователи LDD – неизолированные понижающие DC-DCпреобразователи. Они обеспечивают КПД до 97% и могут работать в диапазоне температур от –40 до +85°С при естественном охлаждении (для моделей 600–1000 мА до 71°С). Благодаря встроенному фильтру эти светодиодные драйверы соответствуют требованиям по ЭМС к осветительным приборам (EN55015) без применения дополнительных внешних элементов. Это делает их ещё более удобными для установки на печатные платы. Компактный размер обеспечивает большую гибкость при разработке печатной платы. Преобразователи LDD имеют защиты от короткого замыкания и перегрева, а также регулирование выходного тока.

Эти преобразователи могут применяться в приборах внешнего, внутреннего и ландшафтного освещения.

Основные характеристики DC-DC конвертеров серии LDD:

• Источник постоянного тока
• Широкий диапазон входного и выходного напряжения
• КПД 97%
• Регулирование выходного тока при помощи ШИМ сигнала
• Естественное охлаждение
• Защита от короткого замыкания и от перегрева
• Пластиковый корпус UL94-V0
• Сертификаты FCC, CE
• Размеры:
  LDD-L - 22.6х9.9х 8.4 мм
  LDD-H - 31.8х 20.3х 10.2 мм

Ознакомиться с подробной информацией о продукте и скачать техническую документацию вы можете на официальном сайте компании АВИТОН.
