Новые компоненты и конструкторские решения

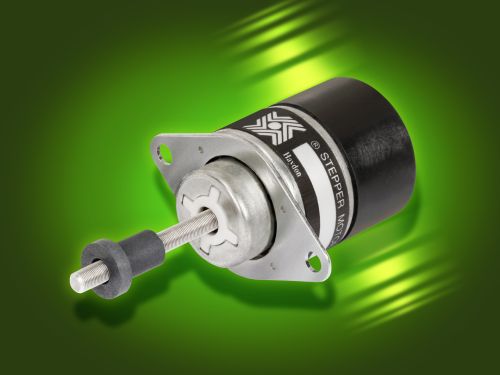

Магнитный энкодер для линейных шаговых приводов от компании Haydon Kerk

Фото с сайта www.aviton-spb.ru

Компания Haydon Kerk представляет новую опцию, доступную для заказа с линейными шаговыми приводами в круглом корпусе серии 25000 (диаметр 25 мм).

Магнитный инкрементный энкодер имеет компактный полностью закрытый корпус. Аналоговые цепи и процессор обработки сигналов расположены на одном кристалле.

В конструкции использованы мощные неодимовые магниты.

Конструкция энкодера имеет 64 линии на оборот. Схема обработки энкодера делает выборки с частотой 10 кГц. Полученные сигналы интерполируются с 8-битным разрешением, что в результате даёт 256 импульсов на оборот на выходе энкодера. Энкодер имеет индексный канал.

Благодаря особенностям конструкции, магнитный энкодер более устойчив к вибрациям, ударам, пыли и загрязнениям. Использование его вместе с линейным шаговым приводом серии 25000 позволяет получить компактное, надёжное и точное решение для линейного перемещения.
