Новинка от компании JUKI – система мониторинга процесса захвата иустановки компонентов Placement Monitor

Фото и схема с сайта www.jas-smt.com

Компания JUKI в сотрудничестве с компанией Cyberoptics разработала новую аппаратно-программную систему под названием Placement Monitor – своеобразный «глаз», позволяющий отслеживать работу автомата установки компонентов изнутри.

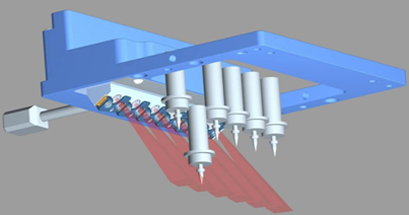

ПО Placement Monitor автоматизирует процесс анализа отказов и вносит существенный вклад в обеспечение стабильности процесса установки компонентов. Система состоит из сверхкомпактных модулей лазера и камеры, причем для каждой из шести насадок предусмотрена своя камера. Автоматически оцениваются полученные изображения процесса захвата компонента из питателя и его установки на плату. Если происходит ошибка, она отображается на мониторе, после чего оператор может быстро предпринять необходимые действия по ее исправлению. Система Placement Monitor также предоставляет более подробную информацию для инженеров и дает информацию по отслеживаемости. С помощью функции записи видео в процессе захвата и установки компонента можно записать множество изображений.

Так как система Placement Monitor подключена к ПО автомата, оператор получает подробную информацию по компоненту, что ускоряет поиск и устранение неисправностей. Отображаются такие данные по компонентам, как размеры, скорость, а также точное положение насадок. Если на автомат установлено более одной насадки одного и того же типа, важно очищать или заменять только те из них, которые в действительности загрязнены или повреждены, с целью сократить время простоя и свести затраты к минимуму.

Также анализируются накопленные статистические данные, которые можно извлечь из базы данных с помощью стандартных или созданных фильтров. Так как система Placement Monitor встроена в головку установки компонентов, отпадает необходимость в дополнительном программировании – запрашиваемые системой данные выделяются непосредственно из загруженной программы установки и обрабатываются в соответствии с необходимостью.
В настоящее время система Placement Monitor доступна на автоматах KE-2070 и KE-2080, вскоре этот список будет расширен.

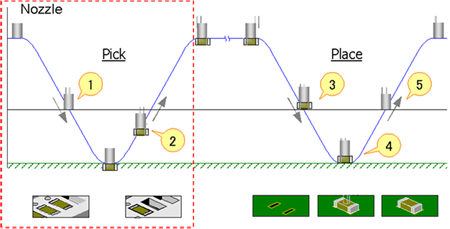

Примеры изображений, полученных в цикле захвата и установки компонента.

Пример изображения по распознаванию дефекта «надгробный камень» при захвате.

По материалам www.jas-smt.com.
