Показан способ струйной печати монокристаллических полупроводниковых тонких плёнок

Изображение с сайта science.compulenta.ru

Японские учёные успешно опробовали технологию струйной печати монокристаллических тонких плёнок.

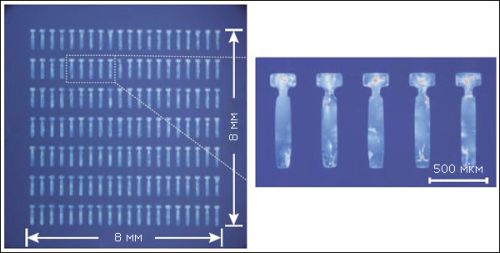

Массив монокристаллических плёнок C8BTBT, изготовленных печатным способом (иллюстрация Nature / Tatsuo Hasegawa).

Качество полупроводниковых плёнок прямо влияет на подвижность носителей заряда — ключевую характеристику транзисторов, изготавливаемых на их основе. Традиционные методики струйной печати не позволяют достичь высокой кристалличности производимых образцов, и авторы попытались модифицировать процесс, добавив к обычным чернилам — раствору органического полупроводника C8BTBT — жидкость, в которой C8BTBT не растворяется. Такой приём, кристаллизация с введением антирастворителя, давно известен химикам, но при печати ещё не использовался.

В нашем случае роль антирастворителя сыграл безводный диметилформамид. Эксперимент проводился на пьезоэлектрическом печатающем устройстве, способном выбрасывать капли объёмом 60 пл с частотой 500 Гц. Процесс был организован так, что капли антирастворителя попадали на обычную кремниевую подложку, покрытую диоксидом кремния, первыми, а потом на них наносились C8BTBT-чернила. На поверхности жидкости двух типов смешивались естественным образом.

Наблюдая в оптический микроскоп за тем, как жидкость постепенно испаряется с подложки, учёные отметили формирование моно- или поликристаллических плёнок C8BTBT толщиной 30–200 нм. После этого на базе полученных монокристаллов были сконструированы тонкоплёночные транзисторы с золотыми электродами стока и истока и диэлектрическим слоем затвора, выполненным из парилена С. Измерения показали вполне достойные среднюю подвижность носителей, доходящую до 16,4 см²•В^–1•с^–1, и отношение токов в открытом и закрытом состоянии, равное 10⁵–10⁷.

В ближайшие месяцы исследователи будут заниматься оптимизацией технологии. «Нам стоит поработать, к примеру, над контактами стока и истока в транзисторах, — говорит руководитель группы Тацуо Хасегава (Tatsuo Hasegawa). — Следующим шагом должно стать создание печатных металлических проводов, после чего можно будет продемонстрировать электронные устройства, все элементы которых изготовлены с помощью печатной технологии».

Полная версия отчета опубликована в журнале Nature.

Информация с сайта science.compulenta.ru со ссылкой на Physicsworld.Com.

Автор оригинального текста: Дмитрий Сафин.
