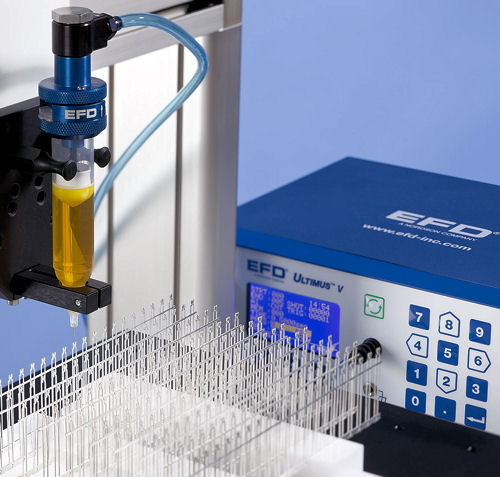

Высокоточная система дозирования Ultimus V – новое решение проблемы изменения вязкости жидкости

Изображения с сайта globalsmt.net

Во многих отраслях электронной промышленности используются эпоксидные компаунды с добавлением серебра, эпоксидные компаунды для присоединения кристаллов и материалы для подзаливки. То, что эти жидкотекучие материалы постоянно меняют свою вязкость, порождает специфическую проблему.

Поскольку эти материалы становятся толще в процессе эксплуатации, размеры наносимых доз становятся меньше. Чтобы компенсировать характеристики материала, настройки дозирующего устройства и контроллера клапана у обычных дозаторов должны корректироваться, чтобы поддерживать неизменным количество наносимого материала. Для решения этих проблем компания Nordson EFD разработала высокоточную систему дозирования UltimusTM V. Основанная на проверенной технологии высокоточного дозирования EFD, система устраняет проблемы, связанные с вязкостью, путем автоматической подстройки параметров дозирования в течение всего цикла работы с жидкотекучим материалом, что обеспечивает одинаковый размер дозы.

В отличие от стандартных систем дозирования, в которых применяется аналоговое управление подачей воздуха, в системе Ultimus V применяется разработанный компанией EFD электронный регулятор воздуха, так что все параметры дозирования, включая время, давление и глубину вакуума, регулируются электроникой, обеспечивая точность, повторяемость и управление процессом.

Первым шагом при использовании системы Ultimus V является определение и отслеживание зависимости вязкости жидкости от времени. Во многих случаях эту информацию может предоставить производитель материала, в противном случае придется проводить исследование самостоятельно. Когда зависимость определена, нужно ввести параметры времени, давления и глубины вакуума для каждого интервала значений вязкости в память устройства. Это можно сделать или напрямую, при помощи тачпада на передней панели устройства, или через коннектор RS-232 и пользовательский интерфейс EFD при помощи компьютера либо программируемого логического контроллера или другой интерфейсной системы, поддерживающей промышленный протокол RS232C.

Ultimus V обладает функцией адресации с автоматическим увеличением, поддерживающей 400 ячеек памяти, в каждой из которых содержатся свои установки давления, времени дозирования, глубины вакуума и переключателя. Настройки переключателя устанавливают, через какое количество циклов (режим счетчика) или через какое время (режим таймера) необходимо будет перейти к настройкам для интервала вязкости из следующей ячейки.

Когда приемлемые настройки записаны в память, результат можно сохранить и загрузить впоследствии, когда вновь понадобится работать с этим материалом. Программное обеспечение имеет функцию «смещения», что позволяет одновременно скорректировать содержимое всех ячеек для компенсации различий между партиями материала или изменений температуры окружающей среды.

По материалам globalsmt.net.
