Сконструированы пьезоэлектрические устройства с возможностью резкого изменения сопротивления

Изображения с сайта science.compulenta.ru

Двое инженеров из Технологического института Джорджии (США) изготовили пьезоэлектрические устройства с возможностью резкого изменения сопротивления.

«Эти элементы помогут нам соединить объекты живого мира с электроникой, — говорит один из авторов работы Чжун Линь Ван (Zhong Lin Wang). — Технология, в основе которой лежат нанопровода из оксида цинка, позволяет наладить связь между механическим действием и обычными электронными системами».

Оксид цинка ZnO, напомним, относится к полупроводникам и пьезоэлектрикам. Нанопровода из ZnO диаметром 300–500 нм и длиной 50–100 мкм учёные выращивали на пластинках из оксида алюминия в PVD-процессе, после чего готовые наноструктуры обрабатывались кислородной плазмой с целью уменьшения числа дефектов кристаллической решётки. Затем провода переносилиcь на подложку из полиэтилентерефталата и снабжалиcь золотыми электродами, которые формируют контакт с барьером Шотки.

В обычных транзисторах ток между стоком и истоком контролируется затворным напряжением. Новые «пьезотронные» устройства имеют в целом схожий принцип действия, но током, протекающим по нанопроводам, управляет пьезоэлектрический заряд, возникающий при деформации ZnO. «Мы заменяем внешнее напряжение, которое необходимо прикладывать в случае транзисторов, внутренним, — поясняет г-н Ван. — Деформация нанопровода ведёт к появлению пьезопотенциала, а он увеличивает сопротивление».

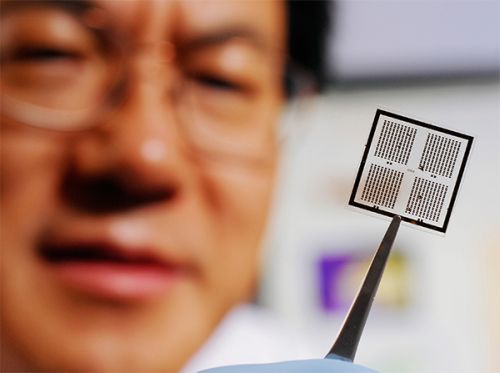

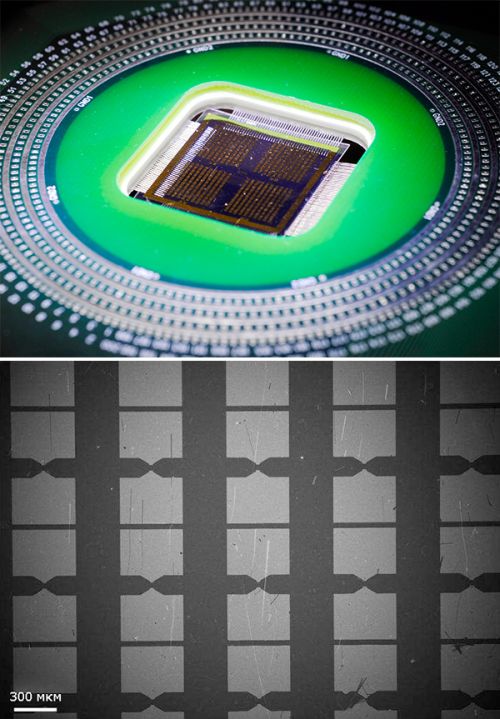

Исследователи уже подготовили для тестирования около 20 довольно крупных массивов «пьезотронных» элементов. Предполагается, что подобные элементы будут использоваться в наноэлектромеханических системах для регистрации слабых механических воздействий.

Полная версия отчёта опубликована в журнале Nano Letters.

Информация с сайта science.compulenta.ru со ссылкой на материалы Технологического института Джорджии.

Автор оригинального текста: Дмитрий Сафин.
