AutoBuzz – удивительное JTAG-средство для отладки и ремонта

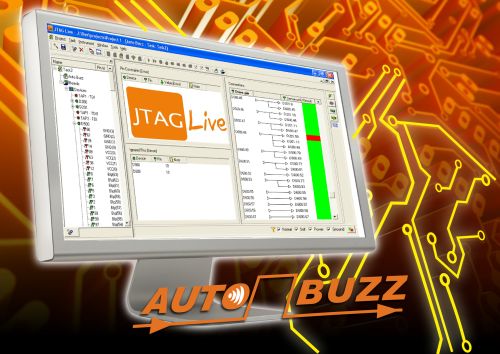

Логотип предоставлен компанией JTAG Technologies

Создатели JTAG Live™ Buzz и Buzz-plus с радостью сообщают о выпуске программы AutoBuzz, самого ожидаемого дополнения к существующему спектру средств для отладки и тестирования, не требующих нетлистов. AutoBuzz — это удивительный инструмент, использующий уникальную возможность «поиска и обнаружения» межсоединений рабочей платы и, впоследствии, проведения сравнительного теста на других платах, используя JTAG/периферийное сканирование.

С информацией всего лишь о конфигурации JTAG-канала и BSDL-файлами на компоненты, поддерживающие JTAG/ IEEE 1149.1, пользователи AutoBuzz смогут получить доступ к JTAG-интерфейсу платы. AutoBuzz затем может быть установлен в режим сбора данных о соединениях между пинами JTAG-компонентов (там, где они имеют прямую связь или через «прозрачные» компоненты, например, последовательные резисторы).

AutoBuzz поддерживает только два режима работы: обучение и сравнение. С AutoBuzz в режиме обучения заранее исправная плата сканируется для установления карты межсоединений. Платы с подозрением на неисправность затем могут быть просканированы в режиме сравнения, которое будет проводиться на основе полученной карты межсоединений. Различия между двумя результатами подсвечиваются для индикации возможных дефектов, таких как КЗ, обрывы.

Для более высокой повторяемости тестов введена также секция ограничений, где можно установить статические сигналы отключения окружающих активных компонентов. Так как пользователь не должен обладать знаниями технологии периферийного сканирования, ожидается, что AutoBuzz найдет широкое применение в сервисных центрах по ремонту техники.

Поддерживаемые интерфейсные устройства включают в себя Altera USB Blaster, Xilinx parallel III/IV и USB кабели, контроллеры JTAG Live и JT3705/USB.

AutoBuzz дополняет собой линейку программных продуктов JTAG Live, которая включает в себя не только вышеупомянутые Buzz и Buzz-plus, но и удобные средства тестирования кластеров Clip и Script. Последний — программный инструмент на основе языка программирования Python, позволяющий пользователям создавать сложные тестовые алгоритмы для тестирования связи JTAG-компонентов и окружающих их кластеров. Недавнее дополнение к Script позволяет также использовать частные JTAG-инструкции и регистры (не стандартные по IEEE 1149.1) для управления встроенным тестированием JTAG-компонентов и прочих действий. Эта возможность позволяет использовать не только периферийное сканирование, но и любые другие возможности JTAG-интерфейса.

AutoBuzz можно заказать на сайте jtaglive.ru.

Информация предоставлена компанией JTAG Technologies.
