3D оптическая инспекция — революционные технологии Mirtec

Изображения и логотип с сайта tecnew.ru

Компания Mirtec в лице своего представителя компании «Новые Технологии» представляет новейшую систему автоматической оптической инспекции, которая создана по последним передовым технологиям. Это запатентованная оптическая система, разработанная и изготовленная MIRTEC для использования со всей линейкой инспекционного оборудования.

Новая оптическая система носит название ISIS и состоит из специально разработанной и производимой компанией Mirtec 15-мегапиксельной камеры. Система ISIS позволяет изменять свои оптические параметры в зависимости от производственной необходимости без остановки работы, без потерь скорости и производительности. Изменение кратности увеличения, с помощью прецизионных телецентрических линз, позволяет изменять параметры оптической системы от 20 мкм/пиксель с невероятно большим полем зрения — FOV 77,7 мм х 77,7 мм, до разрешения 10 мкм/пиксель с полем зрения — FOV 38,8 мм х 38,8 мм. Подстраиваясь под условия производства, АОИ либо увеличивает свою производительность за счет увеличения поля зрения либо, при необходимости, сужает его, увеличивая разрешение изображения.

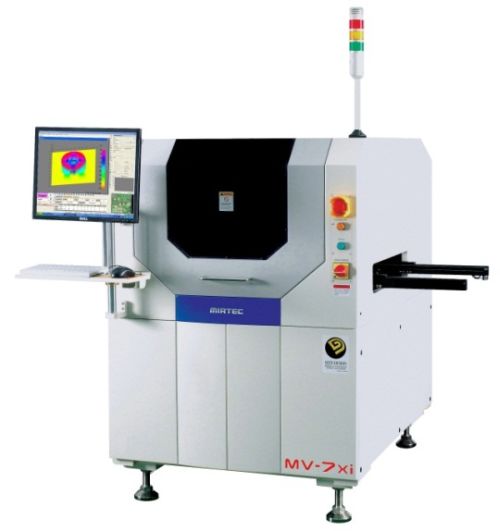

3D автоматическая оптическая инспекция Mirtec

Революционный метод построения 3D изображения Mirtec с использованием Мультичастотной Четырехсторонней Муаровой Технологии, обеспечивает настоящую 3D инспекцию SMD компонентов на печатных платах. Построение объемного изображение производится с помощью четырех инспекционных зондов. Система позволяет с высокой точностью проводить измерения установленных компонентов и используется для обнаружения: поднятых выводов компонентов, дефектов типа надгробный камень, недостаточного или избыточного количества припоя, а так же его формы галтели . Полностью укомплектованный и обновленный автомат Mirtec MV-7 также оснащается четырьмя дополнительными 10-мегапиксельными боковыми камерами, в дополнении к центральной 15-мегапиксельной. Вне всяких сомнений, что эта новая технология, установит новый стандарт, на который будут равняться другие производители АОИ.

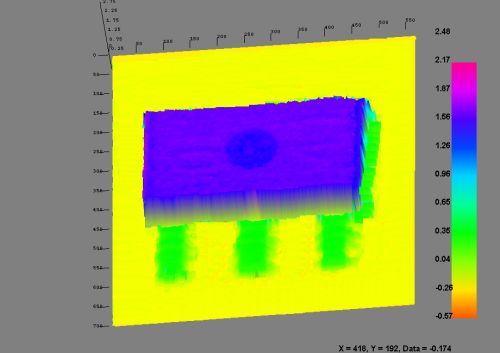

3D изображение компонента

Оптическая система ISIS приносит беспрецедентную скорость и производительность автоматической инспекции в электронную промышленность. Для количественной оценки преимуществ этой системы, нужно отметить, что, в настоящее время, большинство камер, используемых в оборудовании, которое предлагают другие поставщиками АОИ, выполнены по 5-мегапиксельной технологии. Использование 15-мегапиксельной технологии приводит к увеличению производительности на 400% по сравнению с 5-мегапиксельной. Это огромное улучшение эффективности производства, которое, безусловно, будет использовано крупнейшими мировыми производителями электроники.

Более подробное описание оборудования можно прочитать по  этой ссылке.
