ELECTRA - адаптивный бессеточный автотрассировщик

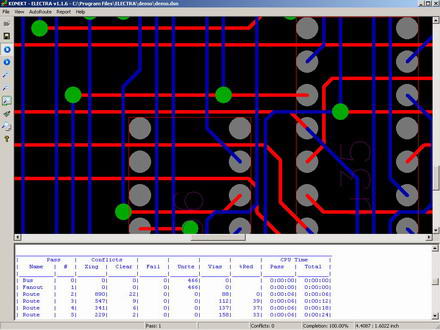

Изображения с сайта eurointech.ru

Новый бессеточный трассировщик ELECTRA бельгийской компании KONEKT SPRL предназначен для работы с большинством популярных систем проектирования (Allegro, OrCAD, Pulsonix, Mentor Boardstation, PADS, Ranger, CADint, Pantheon, UltiBoard, Eagle, P-CAD, Protel, Vutrax, IVEX, WinPCB) и использует традиционный shape-based алгоритм.

Программа создана группой специалистов, ранее работавших на компанию Cooper & Chyan Technologies (разработчики программы SPECCTRA), и после поглощения ее компанией Cadence организовавших в 1998 году собственную фирму KONEKT. Первая коммерческая версия программы вышла в октябре 2003 года.

Обмен данными с системами проектирования осуществляется через стандартный промышленный формат DSN, а описание стратегии трассировки через DO файл. Результаты трассировки возвращаются в редактор плат через файлы RTE и SES.

Программа имеет четыре конфигурации в зависимости от количества обрабатываемых слоев:

• ROUTE 2L — один или два сигнальных слоя
• ROUTE 4L — до четырех сигнальных слоев
• ROUTE 6L — до шести сигнальных слоев
• ROUTE UL — до 256 сигнальных слоев

Абсолютно все конфигурации не имеют никаких ограничений на количество обрабатываемых выводов, внутренних слоев питания и заземления, а также поддерживают расширенный набор правил проектирования и возможности изгибов проводников под углом 45 градусов.

Информация с сайта eurointech.ru.
