Учёные из IBM создали первые 9-нм транзисторы из углеродных нанотрубок

Изображения с сайта ostec-micro.ru

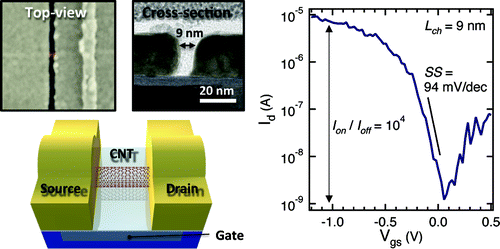

Углеродные нанотрубки — весьма перспективные структуры. Кроме того, что внимание учёных они привлекают благодаря своим выдающимся механическим свойствам, они также весьма интересны для применения в электронике. Учёные уже выяснили принципы создания годных к применению электрических кабелей при помощи углеродных цилиндрических структур, а затем принялись за создание очень компактных транзисторов при помощи этого материала. В лабораториях IBM исследователям удалось недавно создать углеродный транзистор, размер которого составляет всего 9 нм.

В этом году корпорация Intel намерена выпустить свои первые процессоры с 22-нм транзисторами, которые носят кодовое имя Ivy Bridge. Кремний будет использоваться в индустрии ещё долго, однако его потенциал подходит к пределу, а токи утечек постоянно растут, из-за чего исследователи активно ищут материал, который придёт ему на смену. Эти новые прототипы углеродных транзисторов, создаваемых IBM, могут со временем стать хорошей заменой для применения в микропроцессорах и других интегральных схемах.

Сообщается, что 9-нм транзисторы IBM могут обеспечить куда меньшее энергопотребление, чем их кремниевые аналоги того же размера. Они также могут проводить больше тока, чем конкурирующие транзисторы.

Увы, но технологии, используемые для создания транзисторов на основе углеродных нанотрубок, в настоящее время не могут применяться в массовом производстве. Учёные пока не разработали способа, при помощи которого могло бы стать возможным эффективное размещение миллионов и миллиардов таких транзисторов, необходимых для создания современных чипов. Создание нанотрубок без металлических примесей также является сложной задачей.

Информация с сайта ostec-micro.ru со ссылкой на 3dnews.ru.
