Модуль измерения усилия установки компонентов для автоматов серии FLX2011

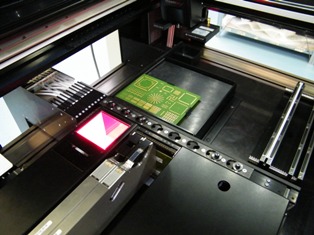

Изображение с сайта essemtec.com

Новые технологии, такие как сборка компонентов по технологии корпус-на-корпусе (package on package, PoP) или технология установки бескорпусных кристаллов на плату (chip-on-board, COB), а также задачи оптимизации расхода материалов, порождают необходимость более точного измерения реального усилия установки. Для этих целей компания Essemtec, крупный производитель оборудования для поверхностного монтажа, разработала экономичный модуль измерения усилия установки компонентов для автоматов серии FLX2011.

Измерительный модуль представляет собой зажимное устройство, в котором и происходит установка. В него можно легко вставить и зафиксировать подложку — например, печатную плату. Устройство позволяет обрабатывать подложки размером до 200×200×3 мм.

Усилие установки задается при помощи специального программного обеспечения в пределах от 0Н до 5Н с точностью ±0,5Н. В дальнейшем характеристики пружины калибруются для каждой насадки и заносятся в базу данных. Измерение усилия начинается в момент касания насадкой поверхности подложки. Результаты измерения заносятся в log-файл. Каждая одиночная последовательность усилие-траектория в процессе установки компонентов может быть подробно проанализирована и рассмотрена вплоть до отдельных установочных головок и насадок.

По словам разработчика, автоматы установки компонентов серии FLX2011 обладают полным спектром возможностей, которые обеспечивают этим автоматам максимальную эффективность в условиях многономенклатурного производства. Среди особенностей автоматов — удобное программирование и установка, интеллектуальные питатели, высокая скорость переналадки. В установочную головку могут быть встроены две дозирующие системы. Все вышеперечисленное делает автомат FLX2011 одним из самых гибких на рынке.

По материалам essemtec.com.
