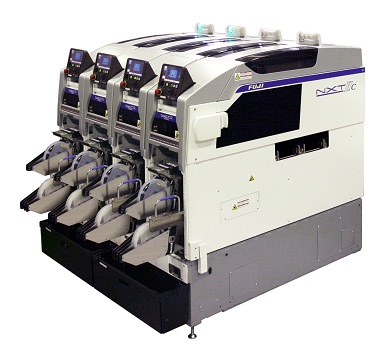

Автомат установки компонентов Fuji NXT IIc

Изображение с сайта smtnet.com

Компании Fuji представляет автомат NXT IIc — дополнение к популярной серии NXT, позволяющее заказчикам достичь чрезвычайно высокой производительности.

Система NXT IIc представляет собой такую же модульную, масштабируемую платформу установки компонентов, как и система NXT II, и реализует ту же самую передовую технологию монтажа, но в еще более компактном корпусе. В результате достигается впечатляющая производительность в 59000 компонентов/час на квадратный метр площади.

Автомат NXT IIc хорошо подходит для сборки печатных плат для широкой номенклатуры изделий, а в особенности — для современных мобильных устройств. Система NXT IIc наследует бо́льшую часть отличительных признаков всемирно известной платформы NXT, включая такие же высокопроизводительные сборочные головки, обеспечивающие выдающуюся гибкость и производительность. Питатели из лент и трубчатых кассет и многие другие модули автоматов серии NXT могут использоваться и в NXT IIc, а смена головок выполняется не сложнее, чем в других автоматах серии.

Высокая производительность установки NXT IIc на единицу площади достигается за счет ряда особенностей. Толщина системы NXT IIc примерно на 485мм меньше, чем у NXT II. Хотя это основной задаток высокой производительности на единицу площади, есть еще два важных момента. Во-первых, это возможность расположения установок спина к спине на расстоянии всего лишь 60 мм. Это значительно меньше, чем у других установок, что, в сочетании с меньшей толщиной установки, существенно снижает занимаемую площадь. Кроме того, для системы NXT IIc доступна функция V-Advance. При использовании этой функции со сборочными головками V12 удаляется камера компонентов, а питатели придвигаются ближе к дорожке конвейера. Это увеличивает производительность каждого модуля с головками V12 с 26000 до 27500 компонентов/час.

Так же, как и NXT II, установка NXT IIc может работать с одиночным или сдвоенным конвейером. При использовании сдвоенного конвейера возможна обработка двух плат в одном и том же модуле. Эти платы могут быть как одинаковыми, так и различными, что значительно увеличивает гибкость процесса. Сдвоенный конвейер также подходит для одновременной работы с верхней и нижней сторонами плат. Сочетая установку NXT IIc с установкой печати NXTP-M25, обладающей той же толщиной и возможностью установки спина к спине с системой NXT IIc, можно получить компактную и гибкую двухдорожечную производственную линию.

По материалам smtnet.com.
