Автомат поверхностного монтажа YC8 от компании Yamaha Motor

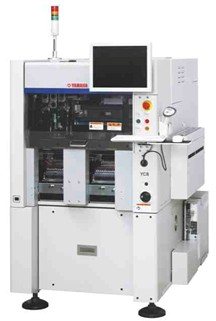

Изображение с сайта yamaha-motor.co.jp

Компания Yamaha Motor Co., Ltd. разработала YC8, новый компактный модульный автомат поверхностного монтажа, способный устанавливать или запрессовывать с усилием крупные и нестандартные компоненты размерами вплоть до 100 × 100 мм и до 45 мм в высоту, весом до 1 кг.

Новые автоматы YC8 поддерживают высокие уровни точности и простоты использования, характерные для автоматов Yamaha. При этом они обладают возможностью установки более тяжелых компонентов, к примеру, силовых модулей, используемых в гибридо- и электромобилях, а также установки более крупных компонентов (например, экранирующих кожухов при производстве смартфонов или планшетных устройств) или компонентов, требующих значительного усилия запрессовки (таких как разъемы большого размера). Благодаря этому YC8 подходит для осуществления задач, невыполнимых при помощи стандартного оборудования.

Автомат обладает сборочной головкой с величиной перемещения в 100 мм и улучшенной способностью к обращению с высокими (до 45 мм) компонентами. Автомат включает в себя автоматический модуль смены насадок и автоматическое устройство смены поддонов ATS15, что обеспечивает универсальность для осуществления процессов, требующих установки крупных или нестандартных компонентов.

Особенности продукта:

1. Отличные возможности по установке компонентов:
   • Ход установочной головки 100 мм, возможность установки компонентов до 45 мм в высоту;
   • Возможность манипулирования компонентами весом до 1 кг и возможность запрессовки компонентов;
2. Дополнительное оборудование, обеспечивающее универсальность применительно к широкому ряду задач:
   • Станция смены насадок, позволяющая автоматически сменять крупные насадки φ25 мм;
   • Автоматическое устройство смены поддонов ATS15, способное поддерживать до 15 поддонов;
3. Компактный размер установки (ширина 880 мм) позволяет более эффективно использовать рабочее пространство, в том числе пространство, ранее использовавшееся для ручных операций.
4. Совместимость с интеллектуальными питателями «SS Feeder» и «ZS Feeder».
5. Высокое качество установки В данной модели используется система MACS (Multiple Accuracy Compensation System) многостадийной компенсации точности установки. Эта система обеспечивает всестороннюю компенсацию влияния факторов, снижающих точность установки, обеспечивая точность ±0,05 мм в течение всего времени.

Базовые технические характеристики

По материалам yamaha-motor.co.jp.
