Новое поколение тестовых систем EMMA от MicroCraft (Япония)

Изображение с сайта sovtest.ru

Увеличение быстродействия в три раза при сохранении точности позиционирования в 2 мкм — таков результат работы специалистов компании MicroCraft (Япония), разработавших новое поколение тестовых систем с подвижными пробниками EMMA (серия E4X и E4M). Данные решения предназначены для контроля качества несмонтированных ПП/МПП, гибко-жестких ПП, гибридных интегральных схем и микросборок, что делает их оптимальными для мелко- и среднесерийного многономенклатурного производства.

Более высокой скорости тестирования (6000 точек/мин) в сочетании с прецизионной точностью позиционирования тестовых пробников (2 мкм) ведущему японскому производителю MicroCraft удалось добиться за счет использования механических приводов нового поколения. Тестовые системы серий E4X и E4M также поддерживают пробники Кельвина для реализации микроомных измерений, встроенные измерительные модули RMU 028 и RMU 029, новейшую опцию HVS (High Voltage Stressing) для достижения еще более высокого качества тестирования. При этом, как и все тестеры печатных плат фирмы MicroCraft, данные системы надежны и просты в использовании и являются лучшей заменой тестерам предыдущего поколения: моделям EMX6151, EHX6151, EHX4033. Немаловажно, что стоимость тестовой системы E4M6151, несмотря на более высокие технические характеристики, остается на том же уровне, что и цены снятых с производства EMX6151, EHX4033.

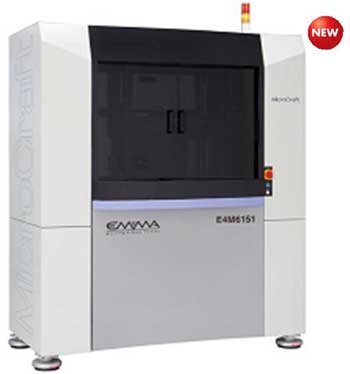

Тестовая система с подвижными пробниками серии EMMA модели E4M6151

ООО «Совтест АТЕ», являясь официальным представителем MicroCraft на территории России и стран CНГ, осуществляет комплекс услуг по внедрению тестовых систем серий E4M и Е4Х в производственный процесс Заказчика, включая поставку, сервисное обслуживание, обучение работе с оборудованием и др.

Для того чтобы узнать о данном оборудовании более подробно, Вам необходимо отправить запрос на электронный адрес info@sovtest.ru, после чего Вам будет предоставлена самая полная информация о новейших тестерах MicroCraft серий E4M и Е4Х, включая эксклюзивную видео-презентацию работы данных систем.

Компания MicroCraft, основанная в 1972 году, и по сей день активно ведет разработку новых технологических продуктов, что на протяжении многих лет обеспечивает ей лидирующие позиции на рынке и доверие потребителей по всему миру. Сегодня, благодаря высокой производительности, надежности и качеству, тестовые системы с подвижными пробниками MicroCraft признаны своего рода эталоном в области электротестирования. Однако японские специалисты не останавливаются на достигнутом и создают все более совершенные и высокотехнологичные решения, используя весь накопленный опыт и знания, а также новейшие средства проектирования.

Технические характеристики (E4M6151):

• Макс. размер ПП, мм: 610×510
• Мин. размер ПП, мм: 35×65
• Кол-во подвижных пробников: 4 (по 2 с каждой стороны)
• Кол-во CCD-видеокамер: 2 (по 1 с каждой стороны)
• Мин. шаг между контактными площадками, мкм: 100
• Мин. размер контактной площадки, мкм: 30
• Точность позиционирования тестовых пробников, мкм: 2
• Напряжение тестирования: Проводимость: 0-10 В, изоляция: 250 В (1000 В — опция)
• Диапазон контроля сопротивления изоляции: До 100 мОм (при напряжении 250 В) и до 1200 мОм (при напряжении тестирования 1000 В)
• Диапазон контроля целостности электрических цепей: 2-3 мОм — 1 мОм
• Опция микроомных измерений: 70 мкОм — 1 мОм
• Ток тестирования, мА: 0,00265-150
• Вес, кг: 1100
• Габаритные размеры, мм: 1460×731×1741
• Ток (220В/50Гц), А: 10

Информация с сайта sovtest.ru.
