DC-DC конвертер для железнодорожных применений RSD-300

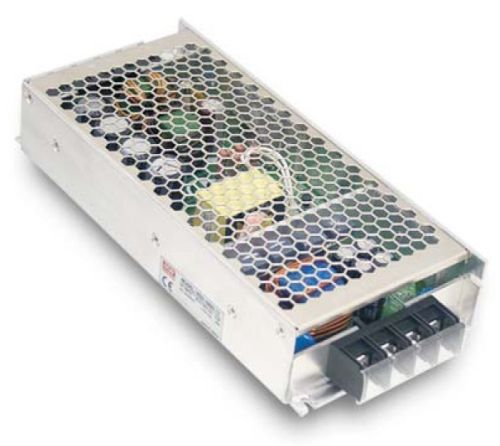

Фото с сайта www.aviton.spb.ru

Компания Mean Well продолжает расширение линейки DC-DC преобразователей, предназначенных для применения на транспорте. В дополнение к существующим моделям мощностью 100 Вт, 150 Вт, 200 Вт вышла новая серия источников питания мощностью 300 Вт – RSD-300.

Серия преобразователей RSD-300 имеет широкий диапазон входных напряжений ±40% (2,3:1), изоляцию между входом и выходом с электрической прочностью 4 кВ постоянного тока. Эти преобразователи выдерживают вибрацию до 5g. Кроме того, они имеют защиту от короткого замыкания, от перегрузки, от перенапряжения по выходу и от обратной полярности по входу. Ограничение тока в DC-DC преобразователях RSD-300 работает в непрерывном режиме. Компактный корпус высотой 40 мм позволяет размещать их в корпусах высотой 1U.

Высокоэффективные современные схемные решения обеспечивают серии RSD-300 КПД до 91%. Источники питания частично залиты компаундом, что позволяет защитить электронные компоненты от пыли, влажности, вибрации и обеспечить лучший отвод тепла.

Конструкция новых DC-DC преобразователей соответствует требованиям стандартов IEC60950-1 и EN55022, а также требованиям железнодорожных стандартов EN50155, IEC60571, IEC61373, EN50121-3-2. Поэтому они могут быть использованы на всех транспортных средствах, имеющих сеть питания постоянного тока. Возможные сферы применения включают в себя железные дороги, метро, скоростные системы наземного транспорта, автобусы, трейлеры. Кроме этого, в сочетании с внешними аккумуляторными батареями источники питания могут быть использованы в условиях жесткой эксплуатации (запыленность, влажность) в системах безопасности, бесперебойного питания и телекоммуникационного оборудования.

Технические характеристики:

• Соответствует железнодорожным стандартам EN50155 (IEC60571);
• Диапазон входных напряжений ±40% (2,3:1) / 14.4–33.6 В, 28.8–67.2 В, 57.6–154 В;
• Изоляция вход-выход 4 кВ;
• КПД до 91%;
• Естественное охлаждение;
• Встроенное постоянное токоограничение;
• Защита: от короткого замыкания, от перегрузки, от перенапряжения, от перегрева и от обратной полярности по входу;
• Диапазон рабочих температур от –40 до +55°С (при 100% нагрузке);
• Сертификат CE;
• Размеры (ДхШхВ): 216x97x40мм.

Информация с сайта www.aviton.spb.ru.
