ЗАО Предприятие Остек представляет новую установку для усадки термоусадочных трубок для линий сборки жгутов — STCS-PHD

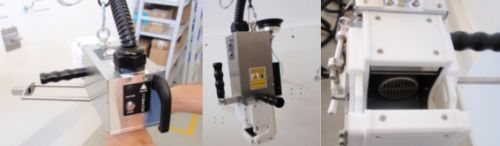

Изображения с сайта www.ostec-cable.ru

Данное оборудование применяется при герметизации соединений проводов. Установка оснащена системой мониторинга и контроля, рабочая камера сделана по принципу «обдува горячим воздухом» и специально разработана для установки на стенды сборки жгутов проводов.

STCS-PHD имеет несколько рабочих конфигураций:

• может работать вертикально или горизонтально по отношению к рабочей панели линии сборки жгута;
• может работать параллельно (лучшее положение для термоусадки на концах проводов) или перпендикулярно по отношению к рабочей панели линии сборки жгута (лучшее положение для обычной термоусадки). Это возможно осуществлять в процессе работы при помощи вращающегося держателя;
• возможно использование вакуумной присоски или стержневой системы держателя рабочей части установки.

Система состоит из 2-х отдельных частей: модуля управления и рабочей части.

Модуль управления устанавливается вне линии сборки жгута и соединяется с рабочей частью 9-ти метровой гофрированной трубкой (опционально возможны другие длины).

Возможно выбрать две различных рабочих камеры: стандартную — длина 80мм, диаметр 30мм или большую — длина 80мм, диаметр 50мм (возможны другие размеры по запросу). Камеры легко снимаются и устанавливаются, легко очищаются от загрязнений.

Технические характеристики STCS-PHD:

Рабочая температура:	20 – 350ºC
Электропитание:	230В, 50Гц, 7А
Потребление энергии в режиме ожидания:	35мА
Рабочее потребление энергии:	250мА – 15А
Подача воздуха:	5 – 6 атм, соединение патрубком быстрого подключения D=10мм
Модуль управления
Размеры (В х Ш х Д):	273 x 200 x 140 мм
Вес:	3кг
Рабочий орган
Размеры (В х Ш х Д):	440 x 240 x 190 мм
Вес:	6кг
Размеры усадочной камеры:
Стандартная:	Длина = 80 мм; диаметр = 30 мм
Большая:	Длина = 80 мм; диаметр = 50 мм

Информация с сайта www.ostec-cable.ru.
