Компания Hesse & Knipps представляет монтажную головку для формирования проволочных соединений большой длины и высокой плотности, предназначенную для установок разварки кристаллов толстой проволокой

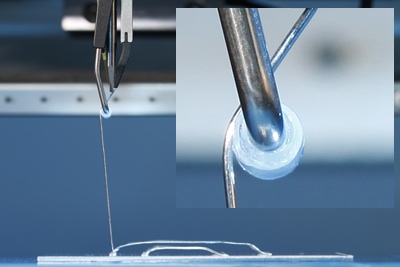

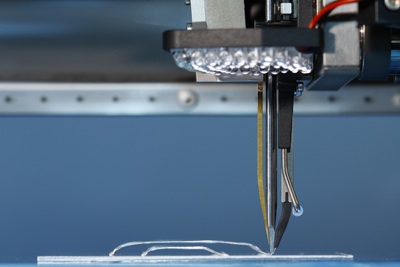

Изображения с сайта www.globalsmt.net

Компания Hesse & Knipps, Inc. — американское подразделение компании Hesse & Knipps Semiconductor Equipment GmbH, производителя высокоскоростных установок клиновой разварки кристаллов с малым шагом и установок разварки кристаллов толстой проволокой, оснастила монтажной головкой HBK08 Loop Former Bondhead свое оборудование BONDJET BJ935 и BONDJET BJ939 — автоматические установки разварки кристаллов толстой проволокой. Обладая высокой прецизионностью распознавания кристалла и позиционирования, эта монтажная головка для разварки толстой проволокой позволяет выполнять проволочные соединений большой длины, а также выполняет специальную формовку проволочных соединений и позволяет выдерживать минимальные расстояния между проволочными соединениями при разварке кристаллов с малым шагом. Также возможна многостежная разварка.

Монтажная головка HBK08 Loop Former Bondhead позволяет формировать проволочные соединения или проволочные мостики с длиной до 40 мм и низкой высотой соединений. Контролируемый изгиб проволоки, осуществляемый формовщиком головки во время выполнения проволочного соединения за время менее 50 мс, позволяет создавать значительно более отвесное соединение в конечной части проволочного мостика по сравнению с обычными формами соединений. При помощи данного метода формовки расстояние от проволочного мостика до ближайших цепей может быть увеличено, что оказывает влияние на правила конструирования силовых модулей.

Разварка толстой проволокой кристаллов с малым шагом — например, шаг 600мкм и проволока 400мкм — требует значительного уменьшения размера устройства подачи и разварки проволоки. Монтажная головка HBK08 Bondhead симметричного типа с углом подачи проволоки 70º позволяет делать значительно более длинные проволочные соединения с минимальной дистанцией между соединениями.

Компания Hesse & Knipps продемонстрирует новые качества автоматической установки для разварки кристаллов толстой проволокой BJ935 Fully Automatic Heavy Wire Bonder на выставке IMAPS, которая пройдет с 9 по 13 сентября в Сан - Диего, Калифорния, США.

По материалам www.globalsmt.net со ссылкой на www.hesse-knipps.com.
