Самый быстрый в мире тестер ПП/МПП от MicroCraft (Япония)

Изображения с сайта www.sovtest.ru

Японская фирма Microcraft вновь удивляет потребителей своими разработками. Вслед за новой моделью тестера печатных плат с подвижными пробниками E4M6151¹ серии EMMA на рынке появилось еще более эффективное решение — тестер ПП/МПП E8L6151. Данная система имеет 8 подвижных пробников и быстродействие более 9 000 точек в минуту. Таким образом, на сегодняшний день E8L6151 является самым² быстрым тестером ПП/МПП в мире.

Тестовая система E8L6151 с подвижными пробниками предназначена для контроля целостности дорожек, контактных площадок и переходных отверстий, а также для проверки сопротивлений изоляции между цепями печатных плат. Сочетание высокой производительности и прецизионной точности позиционирования (2 мкм) позволяет данной системе успешно решать все задачи мелко- и среднесерийного многономенклатурного производства ПП и ГИС. Специальная конструкция пробников предусматривает автоматическую компенсацию возможных деформаций печатной платы при ограниченном усилии на пробнике.

Уникальные характеристики тестера:

• количество пробников: 8 шт. (по 4 с каждой стороны);
• количество камер: 8 шт. (по 4 с каждой стороны);
• производительность: более 9 000 точек в мин;
• точность позиционирования: 2 мкм;
• гарантированное контактирование с контактными площадками размером от 80 мкм.

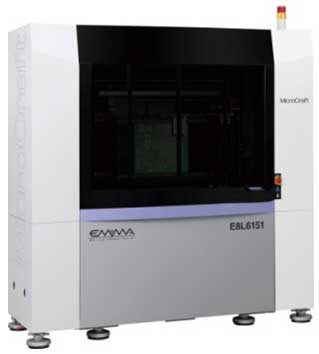

Тестовая система с подвижными пробниками для ПП/МПП серии EMMA модель E8L6151.

Данная модель поддерживает стандартные опции Microcraft для тестеров с подвижными пробниками, включая микроомные измерения, Latent Test, High Voltage Stressing, High Voltage Resistance Measurement, мультифрейм, PieceFrame, вакуумную плиту и т.д. Тестер E8L6151 полностью соответствует требованиям к электрическому контролю печатных плат согласно ГОСТ 23752.1-92, IPC-A-600, IPC-9252A и позволяет тестировать ПП/МПП любого класса сложности.

___________

1. Тестовая система E4M6151 позиционируется как замена популярной модели Microcraft EMX6151, при этом E4M6151 на 40% быстрее.

2. По состоянию на 2012 год.
