Выпущен первый промышленный образец системы машинного зрения FT-VISION

Изображения с сайта www.sovtest.ru

ООО «Совтест АТЕ» дополнило линейку продукции под собственным брендом еще одной разработкой. В августе 2012 года был выпущен первый промышленный образец системы машинного зрения FT-VISION, предназначенной для автоматизированного входного контроля электронных компонентов. Сегодня компания сделала следующий шаг вперед и осуществила постановку данного оборудования на производство.

Основу системы машинного зрения FT-VISION составляет программное обеспечение в сочетании с цифровой камерой высокого разрешения и светодиодными подсветками высокого типа. С ее помощью осуществляется обнаружение и распознавание различных видов дефектов, например, отклонение от геометрических параметров или неправильность маркировки. Благодаря использованию передовых современных технологий спектр задач, решаемых данной системой, достаточно широк и включает в себя:

• Контроль внешнего вида компонентов.
• Контроль маркировки (текст, цвет и т.д.).
• Идентификация компонентов.
• Измерение геометрических размеров компонента.
• Определение положения компонента.
• Определение наличия изгиба, скручивания и повреждения выводов микросхем.
• Определение сколов и царапин корпуса микросхем.
• Инспекция компонентов в ленте.

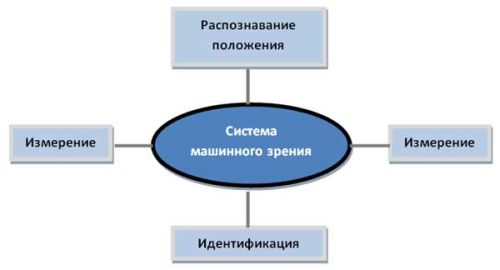

Задачи, решаемые с помощью системы машинного зрения FT-VISION.

Наряду с многофункциональностью, система FT-VISION обладает такими преимуществами, как гибкость и простота в использовании. Немаловажно и то, что спецификация системы определяется исходя из требований и производственных задач конкретного заказчика, что обеспечивает индивидуальный подход и максимальную точность исследования.

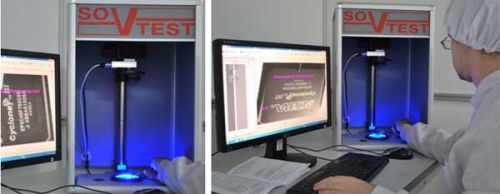

 Система машинного зрения FT-VISION.

ООО «Совтест АТЕ» имеет огромный опыт работы в сфере тестовых технологий, однако неразрушающий контроль (НК) можно назвать одним из новых, но при этом очень переспективных направлений деятельности компании. На протяжении двух последних лет специалисты «Совтест АТЕ» сотрудничают с крупнейшими мировыми производителями оборудования для НК, изучают опыт зарубежных коллег и повышают уровень своей квалификации на обучающих курсах. В результате была разработана собственная система машинного зрения FT-VISION, презентация которой состоялась на международной выставке «ЭкспоЭлектроника-2012». Однако, по утверждению представителей компании, это только начало, ведь в дальнейшем «Совтест АТЕ» планирует активно развивать направление и в скором времени представить потребителям ряд новых решений в области неразрушающего контроля.

Технические характеристики

Режим работы:	автоматическая инспекция с ручной загрузкой компонентов
Минимальное регистрируемое значение:	до 5 мкм*
Оптическая система:	Поле зрения: 15х15 мм** Фокусное расстояние: 30 мм**
Камера:	Сенсор: 1/2,5" CMOS Разрешение: 2592x1944 пикселей Вывод видео сигнала: через Ethernet Вычислительная мощность: 3200 Mips
Подсветка:	Светодиодная Угол наклона ламп к оптической оси: 0-45 градусов Цвет ламп: белый, красный, синий Плавная регулировка яркости ламп

* — в зависимости от оптической системы; ** — зависит от выбранного типа объектива
