Новое оборудование и материалы

Инновационный интегрированный монтаж штыревых компонентов — установщик JM-10 от компании JUKI

Изображения с сайта www.jas-smt.com

Из-за своих габаритных размеров традиционные установщики, способные устанавливать радиальные и аксиальные компоненты, требуют достаточно много места. Это обстоятельство значительно влияет на производственные расходы. Программирование и подача на установку таких компонентов не простая процедура. Программирование дорогих и сложных питателей требует много времени. Компания JUKI предлагает легкое программирование компонентов и легкое обслуживание установщика — безусловно, выдающаяся черта JM-10. Также принимается во внимание совместимость установщиков. Питатели JM-10 полностью совместимы со всеми установщиками компании JUKI. И последнее, но не менее важное: требуя для установки только 1,5 м2, установщику JM-10 требуется места не больше, чем ручной монтажной станции.

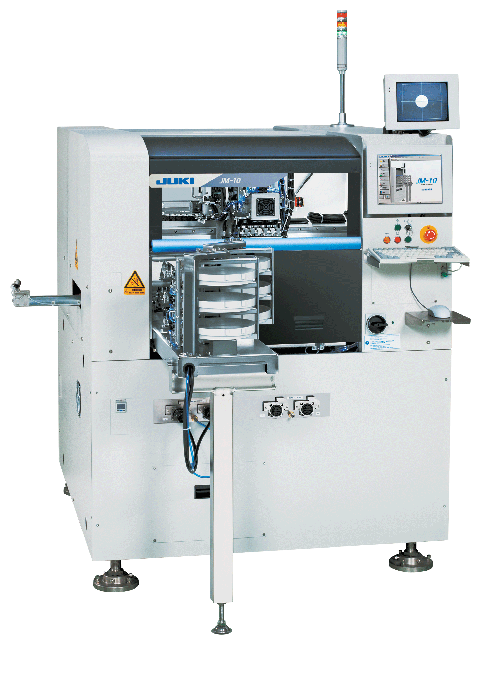

Установщик JM-10 от компании JUKI.

Много лет компания JUKI применяла проверенный временем, точный и надежный лазерный метод центрирования штыревых компонентов. Это означает более легкое программирование компонента, и благодаря более высокому разрешению центрирование компонента осуществляется точнее, чем при визуальном или механическом центрировании. В дополнение, компоненты не подвергаются какому-то механическому воздействию. Это положительно влияет на надежность конечного изделия. При измерении компонента измеряется не только корпус компонента, проверяется каждый вывод. Искривленные выводы, которые не пройдут в установочное отверстие, немедленно распознаются системой, и поврежденный компонент не устанавливается.

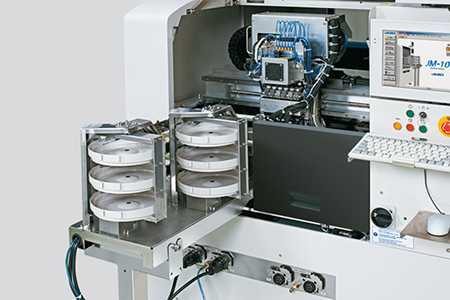

Бункерные питатели.

Для габаритных компонентов компания JUKI предлагает бункерные питатели. Благодаря значительной вместимости чаши интервалы между загрузками компонентов гораздо продолжительнее, чем при других методах. Поэтому операторы успевают пополнять запас компонентов, даже когда в линии находятся несколько установщиков. Вибрационный бункерный питатель может вмещать до шести различных компонентов. Поэтому каждый установщик способен устанавливать до двенадцати различных габаритных компонентов. Для компонентов в ленте имеются радиальные питатели. Они выкусывают компонент и подают его готовым к установке. На передней и задней стороне установщика можно установить от семи до десяти питателей в зависимости от применяемого типа радиальных питателей.

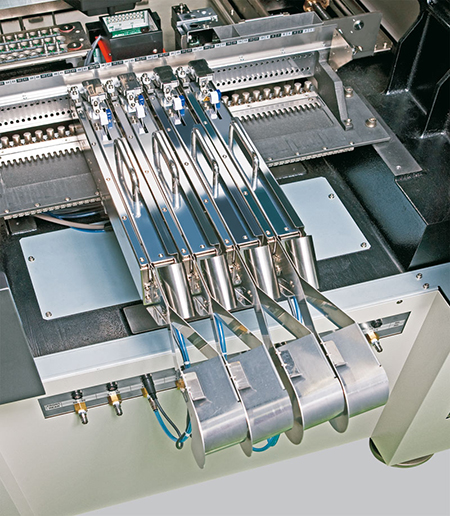

Радиальные питатели.

Многозадачная платформа позволяет совместную установку штыревых и планарных компонентов. Для корпусов типа QFP, которые невозможно измерить лазером, JM-10 обеспечивает возможность визуального центрирования компонентов с полем зрения 54 или 27 мм.

По материалам www.jas-smt.com.
