Автономная система для тестирования выхлопных систем

Изображения предоставлены компанией National Instruments

Отрасли, категории, применение:

Автомобильный транспорт, NI CompactDAQ, LabVIEW.

Краткое описание:

Целью данной работы является создание гибкой системы для тестирования выхлопной системы машины, эксплуатируемой на магистралях в жестких климатических условиях.

Организация:

Компания Integrated Test & Measurement, г. Милфорд, США.

Описание решения:

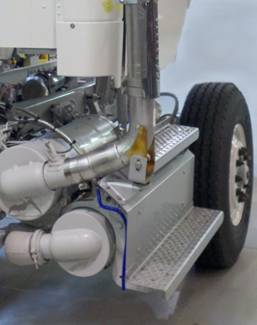

Для решения поставленной задачи была выбрана высокопроизводительная и надежная система CompactDAQ, включающая автономное шасси NI cDAQ-9139 со встроенным двухъядерным процессором, семь измерительных модулей NI 9234 и один — NI 9229 для прямого подключения датчиков, используемых в решении. Собранная система подключена к сети и упакована в прочный портативный контейнер. В выхлопной системе установлено 28 пьезоэлектрических акселерометров, подключенных к семи модулям NI 9234. К модулю аналогового ввода NI 9229 подключен магнитный датчик для определения скорости вращения. Данные магнитного датчика в дальнейшем используются в алгоритмах постобработки и анализа.

Используемое программное обеспечение iTestSystem записывает непрерывные потоки данных в энергонезависимую память модуля NI cDAQ-9139 в виде файлов формата TDMS. Благодаря подключению NI cDAQ-9139 к Wi-Fi сети с помощью широкополосного модема и маршрутизатора возможно проведение удаленного мониторинга и сбора данных выхлопной системы машины.

После сбора данных, все файлы TDMS передаются на компьютер для постобработки и анализа. Результаты анализа, представленные в программном обеспечении iTestSystem, позволяют рассчитать уровни суммарной вибрации для каждого акселерометра. Кроме того, возможности программного обеспечения iTestSystem и LabVIEW позволяют предоставить полный отчет по работе выхлопной системы, содержащий значения суммарной вибрации и аналитические графики, которые позволяют определить какой датчик работает неисправно.

Данная система позволила заказчикам снизить денежные и временные затраты, а также предоставила настолько гибкие возможности, что была установлена и на другие машины для решения различных задач тестирования выхлопной системы.

Используемое оборудование и программное обеспечение:

При создании комплекса использовалось оборудование и программное обеспечение компании National Instruments:

• Среда графической разработки NI LabVIEW, программное обеспечение iTestSystem.
• Платформа NI CompactDAQ, включающая автономное шасси NI cDAQ-9139, модули С-серии.

Информация предоставлена компанией National Instruments.
