Компания KIC представляет новое устройство для создания температурных профилей KIC Explorer

Изображение из описания на устройство KIC Explorer (www.kicthermal.com)


Новое устройство KIC Explorer компании KIC представляет собой новое поколение средств создания температурных профилей, отличающееся необычно компактной конструкцией. Устройство легко проходит в зоны оборудования с ограниченными размерами, встречающиеся в современных процессах с применением нагрева. В устройстве используется передовой уровень технологии поверхностного монтажа в сочетании с компонентами, устойчивыми к высоким температурам, и сохраняется знаменитая надежность устройств компаний KIC. На это устройство можно положиться в жестких условиях реального производства.

Изготовление современных изделий вызывает целый ряд сложностей с процессами нагрева. Чтобы справиться с этими сложностями требуется дополнительная информация о температурном профиле. Для получения этой информации устройство KIC Explorer имеет 12 термопар в обычном исполнении. Это стало возможным благодаря неординарной конструкции жгута с миниатюрными термопарами, при этом такая конструкция дешевле, чем применение стандартных термопар типа К. (Если Вы все же предпочитаете применение пар типа К, устройство KIC Explorer выпускается также в семиканальном исполнении с такими парами).

Но сбор большего объема данных при малых размерах устройства – еще далеко не все. Устройство обеспечивает максимально возможную скорость сбора данных, бόльший объем памяти и превосходную точность. Данные термопрофиля передаются в компьютер через интерфейс USB. Питание устройства осуществляется от стандартных батарей типа AAA, и опционально устройство комплектуется аккумуляторами.

Программное обеспечение сбора и обработки информации

Изображение из описания на устройство KIC Explorer (www.kicthermal.com)

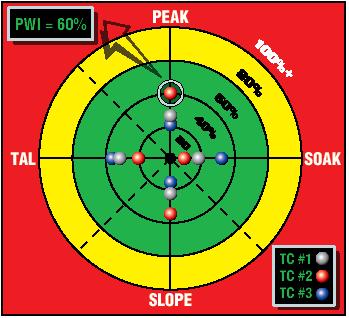

Программное обеспечение устройства KIC Explorer просто в применении и имеет современный графический интерфейс, обеспечивающий помощь на интуитивном уровне в течение всего процесса создания профиля. Устройством измеряются все ответственные элементы профиля, включая наклонные участки, пиковую температуру и время выдержки при температуре выше ликвидуса. Программное обеспечение также собирает статистику индекса окна процесса – Process Window Index™ (PWI). Значение PWI как математически, так и практически позволяет определить, находится ли профиль в допустимом окне процесса. Если значение PWI меньше 100, это означает, что профиль находится в допустимых рамках. Значение, равное нулю, указывает на центр окна. Таким образом, чем меньше значение PWI, тем стабильнее и эффективнее процесс.

Индекс PWI также показывает, что именно в процессе или печи требует подстройки. Возможность самостоятельного прогнозирования становится стандартом при применении KIC Explorer. Это позволяет производить ручную подстройку и улучшение процесса или настроек печи. Также доступна опция KIC Auto-Focus, которая автоматизирует повышение качества процесса и его оптимизацию. За несколько секунд KIC Auto-Focus™ автоматически перебирает миллиарды альтернативных наборов параметров для печи и выбирает наилучшие настройки для каждого конкретного случая.

Технические характеристики устройства KIC Explorer:

Точность:	±1,2ºC (на основании применяемых термопар; для термопар типа К применяются ограничения ошибки с целью повышения точности)
Разрешение:	0,1ºC
Внутренняя рабочая температура:	0...85ºC
Скорость сбора данных:	0,1…10 за 1 секунду
Кол-во точек:	224 640
Интерфейс:	USB 2.0
Питание:	3 батареи AAA
Частота радиоканала:	433,92 МГц
Тип термопар (7-канальная версия):	стандартные типа К
Тип термопар (12-канальная версия):	миниатюрные (mini-TC) типа К
Размеры (7-канальная версия):	200х60х17 мм
Размеры (12-канальная версия):	178х60х14 мм
