Серия тестовых систем с горизонтальной загрузкой ПП от Microcraft (Япония)

Изображения с сайта www.sovtest.ru

С началом нового года ООО «Совтест АТЕ» подготовило ряд премьер для российских представителей электронной индустрии от ведущих зарубежных поставщиков. В качестве первой решено представить серию быстродействующих тестовых систем с подвижными пробниками и горизонтальной автоматической загрузкой/выгрузкой ПП для средне- и крупносерийного производства от фирмы Microcraft (Япония).

Серия тестовых систем с подвижными пробниками фирмы Microcraft помимо уже зарекомендовавших себя на российском рынке моделей с вертикальной механической загрузкой плат (E4M6151, E8L6151, E4H6151) также включает 3 тестера печатных плат (EMA6151, ELA6146, EHA4033) с автоматической горизонтальной загрузкой/выгрузкой ПП. Принцип работы данных систем достаточно прост: для установки печатных плат необходимо поместить их в направляющие загрузчика, расположенные по контуру тестируемого изделия, после чего вакуумное устройство поочередно подает изделия в конвейер системы. Разгрузка осуществляется аналогичным образом. Максимальное количество единовременно загружаемых ПП может достигать 250 штук. Такое решение позволяет автоматизировать весь процесс тестирования, а также производить контроль печатных плат без участия оператора 24 часа в сутки.

Для отбраковки изделий в горизонтальных системах Microcraft применяется автоматический маркер. Машины могут выполнять микроомные измерения и контролировать металлизацию переходных отверстий, так как наряду со стандартными пробниками поддерживают и пробники Кельвина. Разработка тестовых программ реализуется трансляцией из систем САПР (IPC-D-356, IPC-D-356-A).

Высокая скорость тестирования (3500 точек/мин), прецизионная точность позиционирования тестовых пробников (2 мкм), а также автоматическая загрузка/выгрузка ПП делают тестовые системы моделей EMA6151, ELA6146, EHA4033 идеальным выбором для средне- и крупносерийного многономенклатурного производства ПП/МПП.

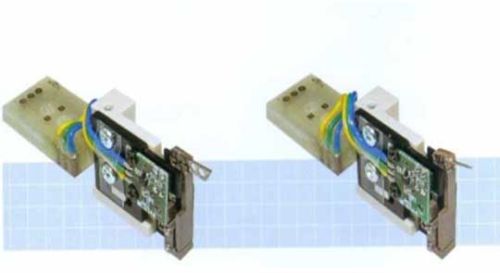

Пробники Кельвина.

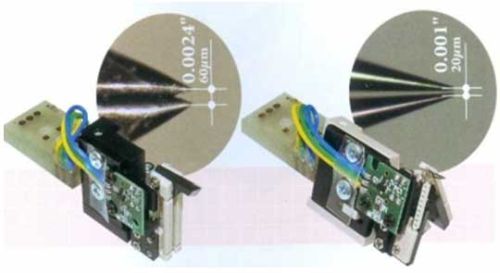

Стандартные пробники.

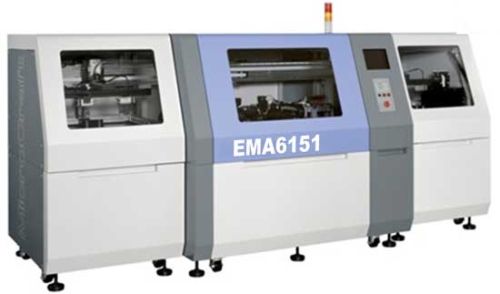

Технические характеристики EMA6151

• Макс. размер ПП, мм: 610х510.
• Мин. размер ПП, мм: 100x150.
• Кол-во подвижных пробников: 4 (по 2 с каждой стороны).
• Кол-во CCD видеокамер: 4 (по 2 с каждой стороны).
• Мин. шаг между контактными площадками, мкм: 120.
• Мин. размер контактной площадки, мкм: 30.
• Точность позиционирования тестовых пробников, мкм: 2.
• Напряжение тестирования: проводимость: 0 — 10 В, изоляция: 250В (1000 В — опция).
• Диапазон контроля сопротивления изоляции: до 500 Мом (при напряжении 250 В) и до 1200 Мом (при напряжении тестирования 1000 В).
• Диапазон контроля целостности электрических цепей: 0,4 мОм — 0,8 МОм.
• Ток тестирования, мА: 0,00265 — 150.
• Вес, кг: 1920.
• Габаритные размеры, мм: 3802х1485x1550.
• Ток (220В/50Гц), А: 15.

Информация с сайта www.sovtest.ru.
