Емкостные сенсорные клавиатуры на базе полиэфирных пленок

Изображения с сайта www.efo.ru

Сенсорные кнопки, клавиатуры и управляющие элементы (круговые и линейные слайдеры) получили широкое распространение в зарубежной технике различного назначения. Тем не менее, в нашей стране опыт их реального применения гораздо меньше. Изделия, в которых можно увидеть реально работающие сенсорные кнопки, можно пересчитать «по пальцам».

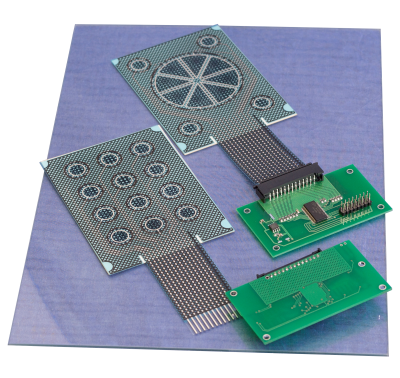

Рис. 1. Примеры реализации емкостных сенсорных клавиатур.

По наблюдениям, одним из ограничивающих факторов широкого внедрения емкостных сенсорных клавиатур является стоимость их изготовления. Одним из путей снижения стоимости клавиатур такого типа является использование альтернативной технологии изготовления сенсоров.

Специалистами компаний «СКБ Никколь» и «ЭФО» были протестированы образцы емкостных сенсорных клавиатур, выполненных по технологии, используемой для изготовления мембранных пленочных кнопок. Полученные результаты показали, что характеристики работы пленочных сенсоров не существенно отличаются от сенсоров, изготовленных на обычной печатной плате типа FR4. В частности, отклик или чувствительность для пленочного сенсора и выполненного на печатной плате типа FR4 лежит в диапазоне 350—400 относительных единиц, при использовании в качестве покрытия оргстекла толщиной 2 мм, размере площадки сенсора 10мм и использовании алгоритма с автоматической настройкой параметров.

При этом их стоимость изготовления существенно ниже. Кроме этого, сенсорные клавиатуры, выполненные на пленке, обладают дополнительными преимуществами, обусловленными технологией изготовления:

• Гибкость — такую клавиатуру можно установить на изогнутую поверхность.
• Технологичность — клеевой слой может быть нанесен на поверхность клавиатуры при изготовлении, что упрощает задачи монтажа.
• Малый вес — пленочная клавиатура будет более устойчива к вибрационным нагрузкам и вероятность ее отклеивания гораздо ниже, чем у более массивных клавиатур на базе печатной платы.

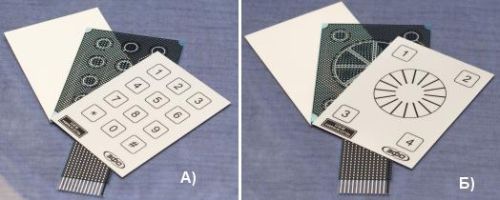

Рис. 2. Варианты комплектации и конфигурации пленочных клавиатур.

На рисунке 1 представлены образцы пленочных сенсорных клавиатур и модулей контроллеров. Основой модуля служит специализированная микросхема компании Cypress — CY20536A. Размеры представленных пленочных клавиатур выбраны так, чтобы использовать библиотеку SmartSense с автоматической подстройкой параметров блока CapSense контроллера Cypress. Принципы работы с микроконтроллерами семейства CapSense подробно описаны в статьях «Сенсорные интерфейсы на базе микроконтроллеров PSoC CapSense компании Cypress» и «Сенсорные клавиатуры на базе микроконтроллеров серии CY8C20xx6A компании Cypress».

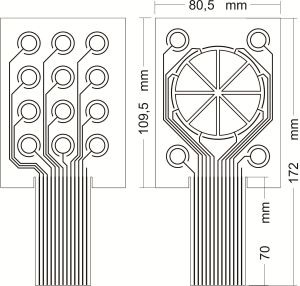

Рис. 3. Размеры пленочных клавиатур.

На рисунке 2 представлены образцы 12-кнопочной клавиатуры и кругового слайдера с 4-мя кнопками. Размеры приведенных образцов позволяют установить их в стандартные корпуса OKW серии Datec Mobile Box M.

Представленные образцы, сенсорная пленка + модуль управления будут доступны для заказа во втором квартале 2013 года.

По техническим вопросам можно обращаться к Долгушину Сергею (email: dsa@efo.ru, тел.: (812) 327–86–54).
