Новый векторный генератор сигналов высшего класса Rohde & Schwarz SMW200A

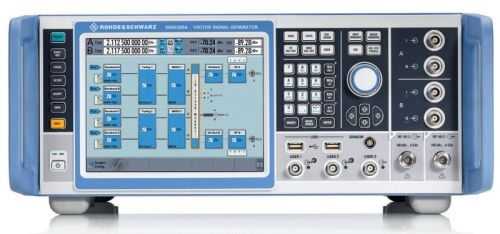

Изображение с сайта www.arttool.ru

Компания Rohde & Schwarz выпустила новый векторный генератор сигналов высшего класса SMW200A. Современные тенденции развития беспроводной связи предъявляют требования к расширению полосы частот передаваемого сигнала и повышению сложности тестовых сценариев (MIMO высшего порядка, многостандартных применений, разработке новых стандартов связи). Генератор SMW200A разработан в соответствии новыми требованиями для замены зарекомендовавшего себя генератора SMU200A. Благодаря своим высококлассным ВЧ характеристикам и параметрам IQ модулятора, кроме генерации сигналов беспроводной связи, SMW200A также адресован для рынка аэрокосмических и оборонных технологий, разработки и исследовательских целей.

Основные особенности генератора SMW200A:

• Один или два ВЧ выхода с диапазоном частот от 100 кГц до 3 или 6 ГГц каждый.
• Полоса частот IQ генератора в базе 120 МГц, опционально 160 МГц, полоса частот IQ модулятора до 2 ГГц при модуляции от внешнего генератора.
• Память ARB генератора в базе 64 млн отсчетов, опционально до 512 млн или 1 млрд отсчетов.
• Минимальные среди генераторов неравномерность АЧХ IQ модулятора (менее 0,05 дБ в полосе 160 МГц) и собственный EVM (менее −49 дБ для WLAN IEEE 802.11ac с полосой 160 МГц).
• Поддержка всех основных стандартов беспроводной связи (в том числе LTE Advanced и WLAN 802.11ac).
• Поддержка MIMO высшего порядка, в том числе 3 × 3, 4 × 4 и 8 × 2 (тестирование MIMO систем 2 × 4 или 4×4 обеспечивается при подключении к SMW200A двух внешних генераторов SGS100A).
• Опционально интегрированные имитаторы замираний (до 8 модулирующих генераторов,16 каналов прохождения сигнала и 20 трактов замирания в каждом канале).
• Высокая выходная мощность без дополнительных опций (не менее 18 дБм до 6 ГГц).
• Уровень фазовых шумов −139 дБн/Гц (тип.) на несущей 1 ГГц при отстройке 20 кГц.
• Высокая скорость переключения частоты (<1,2 мс) и уровня (<1 мс).
• Дополнительные опции высококачественного импульсного модулятора (отношение сигнал/пауза более 80 дБ, время нарастания менее 10 нс), импульсного генератора и многофункционального генератора.
• Интуитивно понятное управление при помощи сенсорного дисплея, назначаемых клавиш и предустановленных настроек тестовых сигналов.
• Функция SCPI Recorder, позволяющая автоматически генерировать программный код для последующего дистанционного управления прибором.

Информация с сайта www.arttool.ru.
