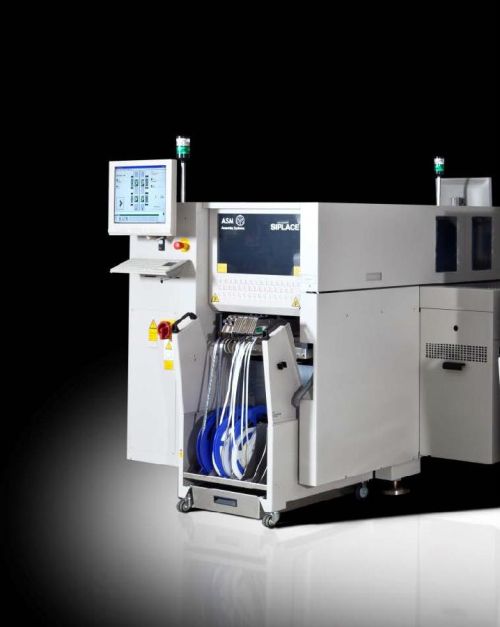

Компания SIPLACE представляет гибкие однопортальные монтажные автоматы SIPLACE D1i и D1is

Изображения с сайта www.siplace.ru

Концепция автоматов SIPLACE D1i и D1is уникальна. Каждый автомат оборудован одним порталом на котором по требованию клиента могут быть установлены одна (SIPLACE D1is) или две (SIPLACE D1i) монтажные головки. Обе модели автоматов обладают высокой гибкостью, основанной на новых технологиях. В дополнение к питателям SIPLACE cерии S, совместимых с предыдущими поколениями автоматов, а также линейным приводам, в новую платформу включены следующие особенности:

• Новая монтажная головка SIPLACE Pick&Place для установки крупных и сложных компонентов.
• Улучшенная цифровая система технического зрения SIPLACE Vision позволяющая достигать высокой точности монтажа.
• Гибкое программное обеспечение SIPLACE с множеством функций.
• Гибкий двойной конвейер SIPLACE.
• Внешняя станция создания образов компонентов для библиотеки.

Автоматы могут оборудоваться тремя моделями монтажных головок:

• 12-ти насадочная головка Collect&Place,
• 6-ти насадочная головка Collect&Place и
• одиночная головка Pick&Place с линейным приводом оси Z и большим усилием монтажа.

Гибкий конвейер, состоящий из трех секций, выполняет функцию буфера и позволяет оптимизировать процесс транспортировки печатных плат.

Монтажная головка Pick&Place.

Краткие технические данные автоматов:

• SIPLACE D1i — одна 12-ти насадочная головка Collect&Place или одна 6-ти насадочная головка Collect&Place, а также одиночная головка Pick&Place.
• SIPLACE D1is — одна 12-ти насадочная головка Collect&Place или одна 6-ти насадочная головка Collect&Place или одна одиночная головка Pick&Place.
• Габариты устанавливаемых компонентов: от 01005 до 200 х 125 мм².
• Производительность: до 20 000 компонентов/час.
• Точность монтажа: 30мкм/3Сигма.
• Конвейер: одиночный или двойной.

Информация с сайта www.siplace.ru.
