Группа разработчиков из 3-D MID НКО представила новый демонстрационный образец MID устройства

Изображения с сайта www.ostec-group.ru

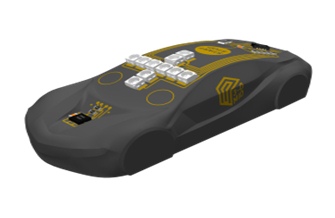

Новый демонстрационный образец MID устройства.

Группа разработчиков из 3-D MID НКО представила на форуме SMT 2013 новый демонстрационный образец MID устройства. Он сочетает в себе инновационный дизайн и высокую функциональность и раскрывает большие возможности технологии MID. Лазерное прямое поэлементное экспонирование (ЛППЭ) на всех поверхностях и интегрированное крепление батарей являются лишь некоторыми возможностями, которые были выбраны из большого списка, составленного для техники типа MID в период разработки.

Весь процесс разработки и последующее производство MID устройств осуществлялось членами группы 3-D MID НКО. Отдел автоматизации производственных процессов и систематизации продукции (АППСП) отвечал за разработку основы, монтаж частей, электрическую схему, модульную систему и технику соединения. Компания PLEXPERT провела свою экспертизу моделирования внутреннего наполнения, инструментального производства и литьевого формования, компания LPKF Laser & Electronics AG отвечала за структурирование и металлизацию. Дополнительно компания Ticona предоставила в распоряжение пластиковый гранулят.

Три функции MID устройства.

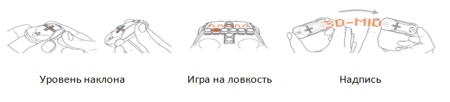

MID устройство обладает тремя различными функциями. После активации схемы через емкостный микропереключатель запускается функция уровня, который через свечение индикаторов показывает наклон. Дополнительно MID устройство предлагает проверить свою ловкость: через многократное приведение в движение емкостного микропереключателя в одном ряду активируются светодиоды. Проблема заключается в движении световой точки. Она перемещается, в зависимости от уровня, медленнее или быстрее справа налево и усложняет, таким образом, процесс приведения в движение микропереключателя в нужный момент и активации светодиодов. Третья функция представляет собой надпись, изображаемую путем быстрого горизонтального возвратно-поступательного движения MID устройства.

Беспроблемная разработка и конструкция литьевой формы способствовала моделированию внутреннего наполнения основы фирмой PLEXPERT. При этом, например, было определено местоположение точки впрыска и штифтов выталкивателя. При последующем структурировании фирмой LPKF Laser & Electronics были четко продемонстрированы некоторые преимущества технологии прямого лазерного структурирования в области микроминиатюризации, оперативности и длительности цикла. Здесь полностью автоматически с переменной эффективностью были продемонстрированы три MID устройства одновременно. Металлизация структурированной электрической схемы осуществлялась в следующей стадии процесса с помощью ванн для химического меднения и никелирования, без внешнего тока, в классической системе слоев медь-никель-золото.

Завершением технологической цепочки была последующая сложность с модульной системой и техникой соединения. Для монтажа на четырех уровнях, которые находятся под разным углом по отношению друг другу был использован важный секрет производства отдела автоматизации производственных процессов и систематизации продукции в области техники MID, в котором индивидуальная настройка технологического оборудования и конструкция приспособлений для крепления изделия способствовали эффективному использованию модульной системы и техники соединения.
