Новое оборудование и материалы

Новое решение для серийного контроля от Vision Engineering

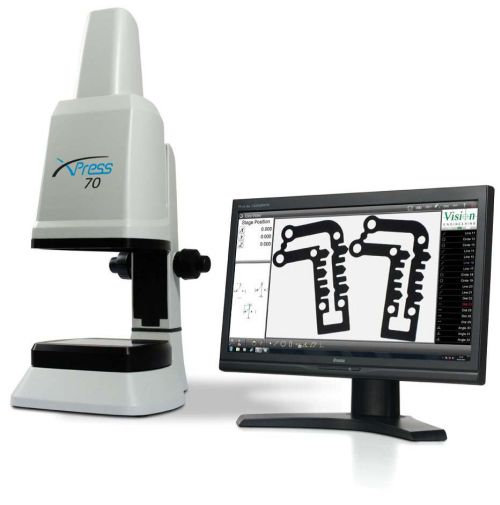

Изображение с сайта www.ostec-group.ru

Очередная новинка от известной фирмы Vision Engineering (Великобритания) — измерительная система Xpress — предназначена для 100% прецизионного контроля геометрических размеров однотипных плоских деталей в процессе серийного и массового производства.

«Изюминкой» прибора в быстроте и простоте пользования по принципу: «положил деталь—нажал кнопку—получил результат».

Разумеется, перед измерениями прибор должен «узнать» измеряемый объект, т. е. его нужно предварительно запрограммировать на измерение необходимых контрольных точек. При серийном контроле однотипных деталей это делается однажды, и дальше пользование прибором не требует каких-либо специальных знаний и квалификации от оператора.

Очевидно, что быстрота работы с прибором исключает необходимость точного позиционирования контролируемой детали, т. е. оператор размещает ее на измерительном столике в произвольном положении, не заботясь о выравнивании по осям координат. При этом важно отметить, что в отличие от приборов других производителей, оператору Xpress не нужно фокусировать систему, что еще более минимизирует время измерений.

И наконец, еще одно принципиальное отличие — можно одновременно измерять несколько однотипных деталей, что очень важно при «сплошном» контроле большого количества изделий.

Как результат измерений оператор видит на мониторе ответ «да» или «нет», т. е. находится результат в допуске или нет.

Этот прибор идеально подходит для 2D-измерений небольших и плоских компонентов, в том числе компонентов для электронных производств, разнообразных датчиков MEMS, штампованных деталей, шайб, прокладок, уплотнительных колец, разъемов, экструдированных материалов, обычных и гибких плат.

Весьма полезным будет использование Xpress для быстрых и точных измерений поверхностных размеров тонких изделий, например, пластиковых крышек для бутылок, небольших медицинских приборов, шприцов, а также многого другого...

Единственное требование к измеряемым объектам — они должны помещаться внутри поля зрения прибора, т. е. иметь размеры не более 70 мм по диагонали.

Для реализации этих возможностей Xpress снабжен камерой высокого разрешения и телецентрической системой линз. Последняя формирует предельно плоское изображение по всему полю зрения, исключая какие-либо искажения истинной формы измеряемой детали, что, в свою очередь, гарантирует высокоточные 2D измерения.

Информация с сайта www.ostec-group.ru.
