Тренироваться всегда полезно

Изображения с сайта www.arttool.ru

ЗАО «Остек-АртТул» представляет тренировочный набор для пайки Challenger 2.

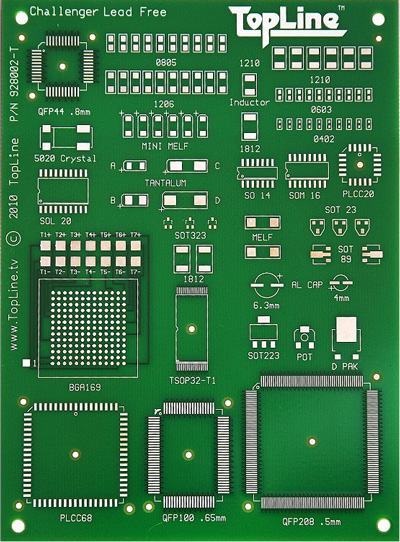

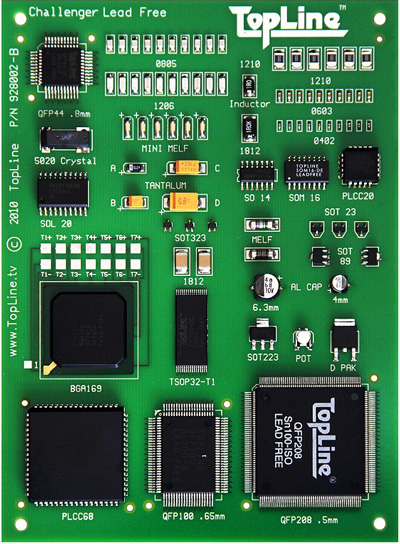

Верхняя сторона имеет следующие компоненты: BGA с прозвонкой, QFP, SOIC, SOT, PLCC, SMT chips и другие. На плате есть тестовые точки для прозвонки цепи после установки BGA компонента на плату, что позволяет сделать проверку ручным мультиметром.

Особенности платы:

• Финишное покрытие контактных площадок на выбор:
  - иммерсионное олово (Sn);
  - химический никель/иммерсионное золото;
  - органическое защитное покрытие;
  - иммерсионное серебро;
  - горячее лужение SnPb.
• Жидкая паяльная маска: PSR4000 AUS5.
• Материал ПП: FR4 Tg=170°C.
• Размер ПП 10 × 140 мм.
• Толщина ПП 1,6 мм.
• Двухсторонняя.
• Бессвинцовое исполнение.
• Металлизация монтажных отверстий.
• Базовые отверстия 3,17 мм.
• Реперные знаки по IPC – 1,57 мм.
• Размер платы 100 x 140 мм.
• Одинаковая топология с обеих сторон.

Информация с сайта www.arttool.ru.
