Установка для производства образцов печатных плат

Изображения с сайта www.lpkf.com

Компания LPKF Laser & Electronics AG на выставке Productronica продемонстрирует установку ProtoMat D104 — плоттер печатных плат, в котором топология платы получается путем удаления лишних областей в сплошном токопроводящем покрытии базового материала. Автомат ProtoMat D104 также позволяет выполнять фрезеровку и сверление переходных отверстий.

Новый ProtoMat D104 оснащен дополнительным инструментом — это лазерная установка, которая расширяет диапазон обрабатываемых материалов и позволяет получать структуры вплоть до уровня ultra fine pitch  — в зависимости от материала, шаг рисунка может достигать 100 мкм (50 мкм проводник / 50 мкм зазор). Лазером также может обрабатываться керамика. В связи с тем, что лазер применяется только для чувствительных материалов и для получения топологии с малым шагом элементов, в автомате ProtoMat D104 лазерная и механическая система обработки заготовки работают совместно.

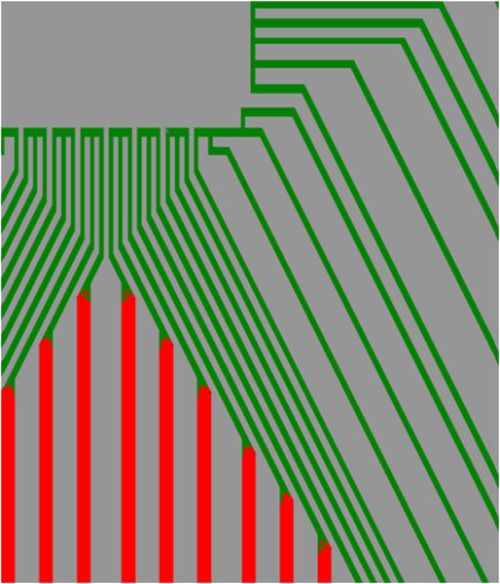

Карта обработки заготовки автоматом ProtoMat D104 (серый — медь, зеленый — область обработки лазером, красный — финишная механическая обработка, 150 мкм).

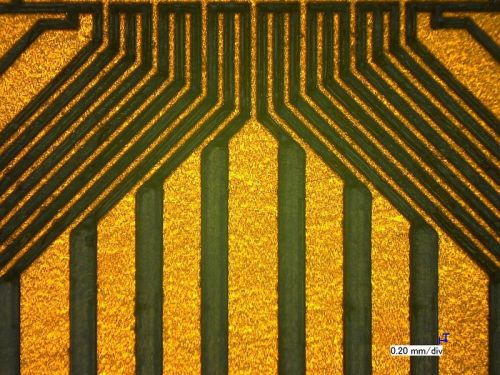

Изображение полученной платы.

Установка ProtoMat D104 предназначена для реализации лабораторных разработок.

По материалам www.lpkf.com.
