Установщик компонентов RX-6 Flex Placer от компании Juki

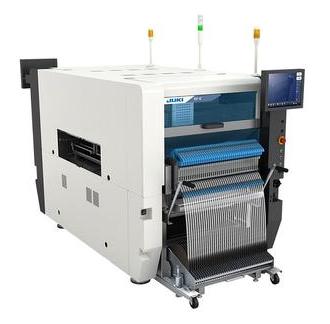

Изображение с сайта www.smtnet.com

На выставке Productronica компания Juki Automation Systems представила новый модульный автомат установки компонентов RX-6, который сразу получил награду Global Technology Award 2013 в категории «Установка компонентов — производительность от средней до высокой» ("Placement – Medium to High Volume").

Автомат оснащен модулем LaserAlign® “LNC120” и по заявленным характеристикам достигает скорости установки компонентов 42 000 компонентов в час. Автомат RX-6 может быть модернизирован до варианта высокоскоростного варианта RX-7Ultra High-Speed Placer со скоростью установки компонентов 75 000 компонентов в час.

Другие особенности автомата:

• Сменные монтажные головы. Задняя голова может быть с шестью насадками или с тремя, что повышает гибкость настройки автомата.
• Голова с шестью насадками позволяет устанавливать компоненты с типоразмером от 01005 до 33,5 × 33,5 мм и высотой до 33 мм.
• Голова с тремя насадками позволяет устанавливать компоненты с типоразмером от 01005 до 100 × 100 мм или длинные разъемы с размерами до 50 × 180 мм и высотой до 33 мм.
• Возможность монтажа по технологии 3D или «корпус на корпус» (Package-on-Package, PoP) — благодаря блоку дозирования флюса или пасты (устанавливается опционально).
• Монитор установки компонентов Placement Monitor (EPV) — входит в станадртную комплектацию — миниатюрная камера, встроенная в монтажную голову, производит фотографирование забора и установки компонента в режиме реального времени, что позволяет анализировать наличие/отсутствие компонента и осуществлять прослеживание.
• Двойные 8-мм питатели позволяют установить в станок до 160 различных типономиналов компонентов.
• Допустимые габаритные размеры плат — 610 × 590 мм. С дополнительной опцией — до 905 × 590 мм.

Дополнительная информация — на сайте www.jas-smt.com.

По материалам www.smtnet.com.
