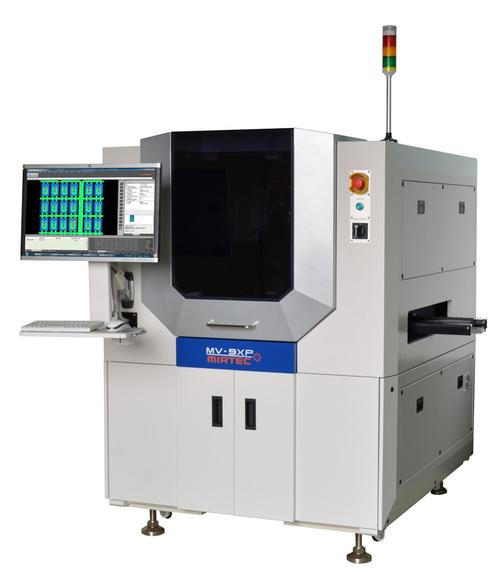

Система инспекции качества корпусирования светодиодов MV-9XP от компании MIRTEC

Изображение с сайта www.smtnet.com

На выставке Productronica компания MIRTEC представила свою автоматическую оптическую систему инспекции качества корпусирования светодиодов MV-9XP. Автомат получил награду Global Technology Award.

Автоматическая оптическая инспекция при корпусировании светодиодов необходима на двух этапах. На одном из них, до герметизации, производится инспекция качества разварки проводников к кристаллу светодиода и крепления самого кристалла. На втором этапе, после герметизации, производится инспекция эпоксидного состава на отсутствие инородных примесей, шариков воздуха и необходимость и достаточность объема герметизирующего материала.

Системы MIRTEC MV-9XP Inspection Machine разработаны специально под требования отрасли производства светодиодов. Для проверки правильности установки компонентов светодиодов на этапе до герметизации применяется двухмерная инспекция со сверхвысоким разрешением Super High Resolution 2D inspection. Автоматы MV-9XP оснащены системой технического зрения ISIS Vision System с емкостью сенсора 15 мегапикселей. Данная система характеризуется сверхвысоким разрешением 5 мкм/пиксель, оснащена прецизионными составными телецентрическими линзами (Precision Compound Telecentric Lens) и системой голубой светодиодной подсветки высокой интенсивности High Intensity Blue LED Lighting System для выполнения прецизионной инспекции качества разварки проводников («шар-клин») и крепления кристалла.

По материалам www.smtnet.com.
