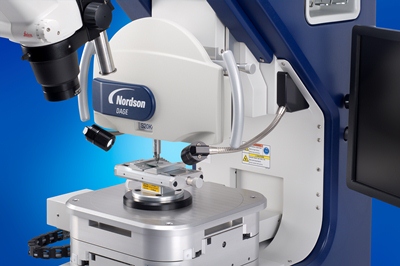

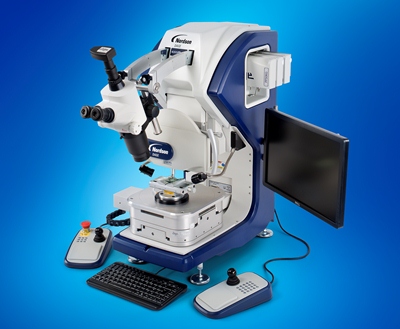

Новая установка тестирования микросоединений DAGE 4000Optima

Изображения с сайта www.ostec-group.ru

Компания Nordson Dage, лидер в области разработки и производства систем механического разрушающего контроля, представила новую установку тестирования, предназначенную для проведения наиболее востребованных тестовых испытаний сварных микросоединений на сдвиг и отрыв. Система, получившая название DAGE 4000Optima, по форм-фактору идентична хорошо известной системе DAGE 4000Plus (обеспечена корреляция данных между системами), однако новая установка имеет ряд функциональных ограничений. В отличие от DAGE4000Plus на ней не реализована функция проведения испытаний материалов, тестирования шариковых контактов на отрыв в нагретом состоянии, тестирования на сдвиг с большой нагрузкой и тестирование на направленный отрыв.

Гибкость DAGE 4000Optima достигается за счет возможности перемещения по осям XY от 160 до 300 мм, а также уникального набора применяемых картриджей, включающего картриджи с нагрузкой при нажиме до 50 кг, картриджи на отрыв до 50 кг и картриджи на сдвиг до 200 кг. Наличие же многофункциональных картриджей, совместимых с системой DAGE4000Plus, позволяет экономить время и проводить комбинированные испытания сложных микросборок.

Для обеспечения комфортных условий проведения испытаний в установке реализован новый джойстик-контроллер перемещения рабочего стола, пульт управления и крепление оптической системы, обеспечивающие отсутствие вибраций.

Повторяемость и воспроизводимость результатов испытаний точно такие же, как и для установки DAGE4000Plus, т.е. ± 0,1% от номинальной нагрузки. Система DAGE 4000Optima откалибрована в соответствии с международными стандартами, что обеспечивает полное единство измерений и достоверность при испытаниях продукта. Калибровка выполняется по классу М1 международной организации законодательной метрологии O.I.M.L, а также в полном соответствии с российскими стандартами.

Особенности многофункциональных картриджей для DAGE 4000Optima/Plus:

• три вида испытаний в одном картридже;
• полная взаимозаменяемость установок серии DAGE;
• наличие «парковочной позиции» рабочего инструмента, обеспечивающей сохранность инструмента при транспортировке;
• эргономичный дизайн картриджа;
• патентованная технология использования воздушных подшипников;
• автоматическое электромагнитное торможение при низких нагрузках;
• наличие специализированной оснастки для калибровки.

Информация с сайта www.ostec-group.ru.
