Новый челнок для ремонтной станции EXPERT 10.6

Изображение с сайта www.smtnet.com

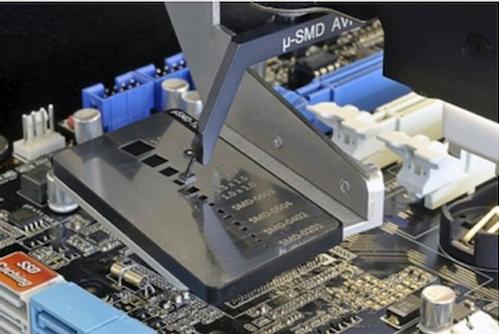

Компания Martin (в настоящее время приобретена компанией Finetech) представила усовершенствование для ремонтной станции EXPERT 10.6 — новый челнок Process Shuttle, модернизирующий процесс нанесения флюса и паяльной пасты методом окунания или печати, а также обеспечивающий предпозиционирование самых малогабаритных компонентов поверхностного монтажа (surface mountable devices, SMDs) для захвата.

Челнок Process Shuttle легко монтируется на установочный механизм с системой технического зрения Auto-Vision-Placer (AVP) и рационализирует и повышает эффективность ремонтных процессов:

• Инструмент µSMD Tool обеспечивает удержание самых малогабаритных компонентов и легкий доступ к ним, экономя время. Размеры всех элементов тщательно подобраны для оптимального предварительного совмещения.
• Инструмент Dipping Tool позволяет нанести флюс или пасту требуемого объема на сферические выводы компонентов типа BGA методом окунания. Глубина окунания регулируется.
• Инструмент Printer Tool позволяет наносить паяльную пасту или флюс методом печати непосредственно на малогабаритные компоненты, например QFN, для немедленной последующей установки компонента на печатную плату. Трафареты легко меняются.

Челнок Process Shuttle может быть установлен на уже выпущенные ремонтные системы, оснащенные автоматическим механизмом установки с системой технического зрения. Все операции с инструментами легко вводятся в существующие методики ремонта без значительных усилий и дополнительной калибровки. Челнок Process Shuttle не требует программирования и обеспечивает скорейшую и простейшую подготовку к самым сложным операциям ремонта.

Дополнительная информация — на сайте www.martin-smt.de.

По материалам www.smtnet.com.
