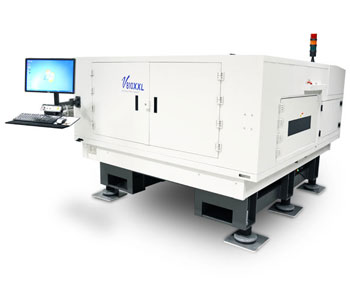

Система рентгеновского контроля V810 XXL производства компании ViTrox Technologies. Финалист конкурса «Лучший в тестировании» 2014 года

Изображение с сайта www.vitrox.com

Встраиваемая в производственную линию система автоматического рентгеновского контроля V810 XXL производства компании ViTrox Technologies обеспечивает высокую скорость контроля и широкое тестовое покрытие при помощи двух новых ключевых технологий повышения скорости и производительности: одновременное эффективное реконструирование (Simultaneous Efficient Reconstruction Technique, SERT) и объединение траекторий сканирования (Scan Path Merging, SPAM). Система V810 XXL позволяет выполнять контроль печатных узлов с габаритами до 660 × 965 мм (26" × 38"), толщиной до 12,7 мм (500 mil) и весом до 15 кг. Возможности системы V810 XXL расширены технологиями обнаружения дефектов типа «голова на подушке» (Head-in-Pillow, HIP) и пустот в паяных соединениях с низким процентом ложных срабатываний. Кроме того, система позволяет получить множество «срезов» изображений металлизированных отверстий (более 10), что является лучшим достижением среди систем с подобной технологией из представленных на рынке.

Технология цифрового реконструирования (Digital Reconstruction Technology) основана на цифровом томосинтезе (Digital Tomosynthesis) — позволяет реконструировать модель исследуемых объектов при помощи рентгеновских изображений, полученных с множества расположенных под разными углами камер, и эффективно отделить изображения нижней и верхней стороны электронных сборок.  Технология гибридного автоматического фокусирования (Hybrid Auto Focus) позволяет настроиться на необходимую высоту без перемещения источника рентгеновского излучения или стола, что значительно снижает погрешности измерений.

Система автоматического рентгеновского контроля V810 XXL производства компании ViTrox Technologies стала финалистом конкурса «Лучший в тестировании» ("Best in Test Award") 2014 года.

По материалам www.emsnow.com.
