Компания LPKF представляет новые системы для производства печатных плат

Изображения с сайта www.lpkf.com

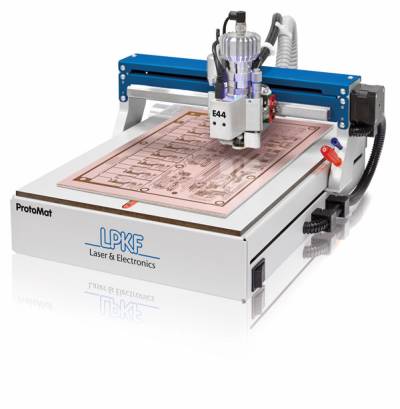

Новые плоттеры ProtoMat E34 и ProtoMat E44 от компании LPKF представляют собой недорогие системы механического фрезерования и сверления печатных плат, предназначенные для выполнения проводящего рисунка на полностью покрытых проводящим материалом основаниях. Обе системы предназначены для обучения и нерегулярного использования. Модель ProtoMat E44 отличается шпинделем с повышенной скоростью и камерой для считывания положения материала. Как утверждает производитель, это дает возможность производить двусторонние платы с точностью на уровне микрон и точным контролем ширины канала фрезерования. Для работы обеим системам требуется только электрическая розетка и устройство для отсоса пыли.

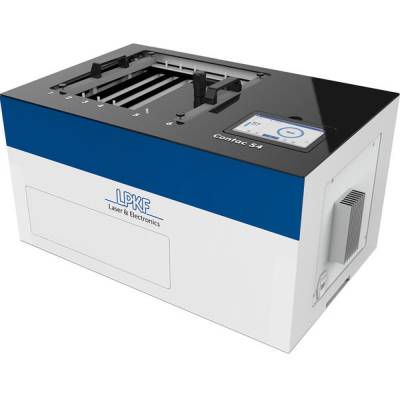

Система Contac S4 от компании LPKF выполняет надежную гальваническую металлизацию сквозных отверстий в лабораторном масштабе благодаря этапу очистки микропереходных отверстий. Эта компактная станция может оснащаться ваннами в количестве до шести, при этом отношение диметра и глубины отверстия может доходить до 1:10 – даже для многослойных плат с количеством слоев до 8. Допуск на наращивание слоев составляет всего лишь +/– 2 мкм. Дополнительная операция осаждения олова улучшает паяемость.

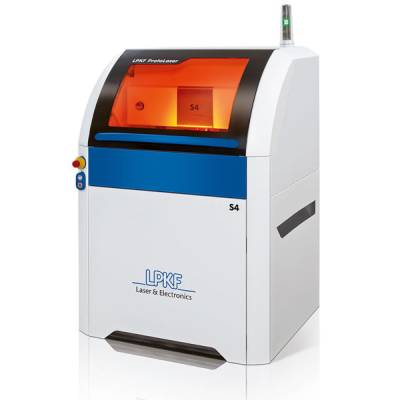

Лабораторная система обработки печатных плат ProtoLaser S4 оснащена источником лазерного излучения в зеленой части спектра, что улучшает управляемость процесса структурирования полностью покрытых проводящим материалом оснований. Система способна формировать прецизионные проводящие элементы с шагом всего лишь 65 мкм (ширина проводника/расстояние между проводниками = 50/15 мкм).

По материалам www.lpkf.com.
