Гибридная ремонтная станция от компании ERSA: недорогое решение для компонентов 0201, MLF и пр.

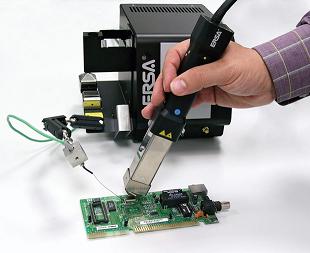

Фото с сайта www.ersa.de

Новая запатентованная технология нагрева

На протяжении двух десятков лет компания ERSA занимается производством установок конвекционной пайки оплавлением, а ее ремонтное оборудование с применением ИК-нагрева вот уже более чем десятилетие занимает существенную часть рынка систем для проведения ремонта сборок. Теперь компания ERSA объединяет обе технологии нагрева в одной ручной настольной ремонтной станции. Запатентованная гибридная ремонтная станция HR 100 от компании ERSA сочетает функции нагрева ИК-излучением и конвекцией в одном ручном устройстве, предназначенном для осуществления пайки и демонтажа плотно размещенных на печатной плате компонентов поверхностного монтажа.

Посредством ИК-излучения гибридный инструмент Hybrid Tool обеспечивает плавную и равномерную передачу тепла компонентам с типоразмерами от 0201 до 20х20 мм. Этот эргономичный инструмент имеет лазерный указатель, который помогает оператору точно фокусировать нагрев в течение всего процесса пайки. К базовому блоку станции подключается вакуумный пинцет, который гарантирует безопасный захват и манипулирование компонентом.

Гибридные адаптеры фокусируют на компоненте 200 Вт смешанной тепловой мощности, одновременно обеспечивая защиту компонентов в соседних областях от теплового удара и сдвига воздушной струей. Горячие термопинцеты могут вызвать тепловой удар у компонентов, вентиляторы, нагнетающие горячий воздух – сдуть соседние компоненты, инструменты с коротковолновым ИК-излучением – вызвать перегрев, а большие ремонтные центры не обеспечивают необходимой гибкости ручного доступа к компонентам.

Недорогое настольное решение для проведения ремонта

Система HR 100 A была разработана для использования совместно с 800-Вт пластиной ИК-нагрева IRHP 100. Этот законченный набор оснащения обеспечивает мощный и безопасный ИК-нагрев нижней стороны платы, а также имеет стойку для размещения гибридного инструмента Hybrid Tool по оси Z и держателя платы в плоскости X-Y. Включенные в комплект термопары К-типа отслеживают температуру платы и позволяют осуществить процесс пайки с обратной связью в термопрофилях с контролируемым подъемом температуры. Посредством порта mini-USB система HR 100 может связываться с проверенным программным обеспечением ERSA IRSoft, которое обеспечивает множество функций по управлению системой, заданию и хранению параметров процесса и документирования всех результатов пайки и демонтажа компонентов.

Как утверждает производитель, набор HR/IRHP 100 выполняет все требования к современной ремонтной системе: обеспечивает высочайший уровень гибкости за наименьшую цену.

Более подробная информация – на сайте производителя, компании ERSA: http://www.ersa.de/.
