Новинка: тестовый набор контроля поверхностного натяжения

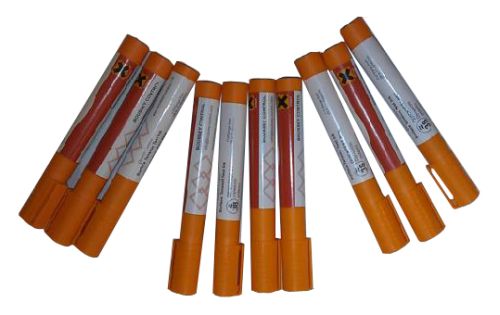

Изображение с сайта www.absolutelectronics-pcb.ru

Технологические процессы производства печатных плат связаны с многочисленными операциями подготовки, очистки, защиты, нанесения органических и металлических покрытий, которые непосредственным образом зависят от уровня смачиваемости или величины силы поверхностного натяжения.

Известно, что недостаточная или плохая обработка базовых материалов плат приводит к проблемам в качестве получения рисунка, металлизации, травления, а часто и к отбраковке испорченных плат из серийного производства, существенно снижая его эффективность, увеличивая стоимость и затраты.

Достижение необходимого уроня смачиваемости также важно и для новых высокочастотных материалов для печатных плат при использовании физических методов подготовки, например — плазменной обработки.

 Компания «Абсолют Электроника» нашла отличное решение проблемы и рекомендует к использованию контрольные маркеры для оперативной оценки качества и надёжности подготовки. Они помогут Вам перед нанесением фоторезиста, при гальванической металлизации, вытравливании меди, снятии металлорезиста, нанесении защитной маски, маркировке.

Тестовый набор для контроля поверхностного натяжения предназначен для измерения поверхностного натяжения материала путём сравнения с эталонной величиной контрольной жидкости.

В комплект поставки входит 10 маркеров с эталонной величиной поверхностного натяжения заправленной жидкости: 38 — 40 — 42 — 44 дин/см.

Как использовать тестовый набор для контроля поверхностного натяжения:

• Снять колпачок маркера, повернув его по часовой стрелке.
• Легким надавливанием на кончик маркера дать возможность вытекающей жидкости смочить его.
• Прорисовать небольшую линию на материале.

В экспериментах показано, что смачиваемость (поверхностное натяжение) соответствует значению поверхностного натяжения жидкости, прочертившей линию и не свернувшейся в капли в течении 3 секунд. Свёртывание линии в капли менее 3-х секунд показывает плохую смачиваемость и низкий уровень поверхностного натяжения в динах. Если жидкость остаётся в линии более 3-х секунд, то необходимо использовать маркер с более высоким значением.

Такой контроль позволяет осуществлять соответствующее измерение смачиваемости за короткое время.

Цель — установить наименьшее значение, получаемое за 3 секунды.

Следует проводить контроль аккуратно, не загрязняя поверхность материала.

Для контроля продукции рекомендуется увеличить количество прочерчиваний линий по ширине плёночного материала.

Особое внимание — хранению маркеров в вертикальном положении.

Маркеры водонепроницаемы и могут носиться в кармане без опасений.

Чтобы избежать неточного определения уровня поверхностного натяжения в динах, не следует хранить маркеры с тестовыми жидкостями при температуре свыше 20ºС или ниже 0ºС.

Следует избегать загрязнений, к примеру, материалами, содержащими большое количество смачивателей.

Если маркер часто открыт, то он должен регулярно заменяться:

• Открыт в течении дня — далее выдерживается в течении 3-х месяцев.
• Открыт в течении недели — хранится в течении 6 месяцев.
• Открыт ежемесячно — хранится в течении года.

Устаревшие маркеры утилизируются.

Контролируйте загрязнения кончика маркера в случае использования на скользких материалах и при продолжительном нахождении на воздухе. Наилучшим будет применение защитных перчаток при очистке.

Избегать контактов с глазами и кожей. В случае контакта промыть обильным количеством чистой воды.

Избегать вдыхания паров тестовой жидкости, работать в хорошо проветриваемом помещении.

Информация с сайта www.absolutelectronics-pcb.ru.
